10kV架空线配电自动化系统的初步实施

4．6　F6实际动作分析
　　2001年，F6发生18次故障，其中1次永久故障如下：
    调度端记录：
    Jun 12 2001 18：10：12．238　江村站　F6零序过流动作
    Jun 12 2001 18：10：17．353　江村站　F6一次重合动作
    Jun 12 2001 18：10：47．659　江村站　F6零序过流动作
    Jun 12 2001 18：13：45．657　江村站　F6二次重合动作
　　分析：F6第一次跳闸后，5．115s第一次重合；
F6第一次重合后，30．306s第二次跳闸；F6第二次跳闸后，177．998s第二次重合。

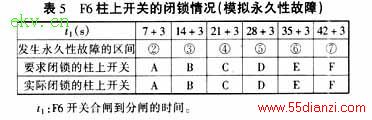

　　判断：从第一次重合与第二次跳闸之间的时间差30．306s，故障点应在⑤区间，如果是永久故障，柱上开关D被闭锁。
　　结果：经实际查线，发现双雅联＃09－1杆B相避雷器爆烂（双雅联在水沥支＃02杆），柱上开关D被闭锁。
　　结论：分析与线路查线结果相符。
5　结论
　　经过一年多的试运行，江村站F6电压型馈线自动化达到设计要求，积累了运行经验。试运行中，发现第二次重合闸、重合闸充电时间180s太长，不利于迅速恢复供电。
　　第二次重合闸、重合闸充电时间180s，是为了二次重合闸失败后，10kV馈线开关动作时间范围在开关额定操作循环之内；避免最靠近永久故障点的柱上开关闭锁失灵时，造成10kV馈线无限次重合，也间接决定线路上柱上开关台数。在实际应用中，辐射网安装8台柱上开关，开环网各安装4台，已满足需要，即全线送电时间8×7＝56（s）。而开关额定操作循环（0～0．3s～CO～180s～CO）标准制定的背景是针对少油开关的，真空开关额定操作循环可以采用60s。60s也大于馈线开关弹簧操作机构的储能时间。改为60s后，10kV馈线电磁型保护可以采用许继的ZSC－4三相三次重合闸继电器，因为其第二、三次重合闸时间只有2～99s。
　　对于10kV馈线真空开关，广州局现将第二次重合闸、重合闸充电时间改为60s，并采用开环网的电压型馈线自动化，在10kV架空线路上广泛应用，进一步提高配电网的供电可靠性。

参考文献：

［1］　刘健，倪建立，邓永辉．配电自动化系统（第一版）［M］．北京：中国水利水电出版社，1999，1．
