电源系统的防雷设计

(1)主配电屏。三相线上加装3只MC50-B模块，并分别加上空气开关，在N线和地线之间加装MC125-B/NPE模块。

(2)UPS保护。在每个相线与中线之间加装V20-C模块，并在每个模块前加装空气开关，在N线与地线之间加装V20-C/NPE模块。

(3)需要保护的重要设备端。使用CNS32D对其电源线加以保护。

(4)弱电设备的电源保护。使用V20-C防雷模块或VF系列电源精细保护模块。

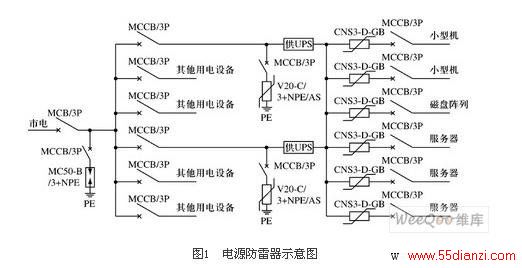

电源防雷器示意图如图1所示，其中MC50-B/3+NPE为3个高能石墨间隙防雷器和1个MC125-B/NPE模块的组合，V20-C/3+NPE/AS为增强型带声光功能的防雷器。防雷器及空气开关分别安装于相应的MCCB旁。
