片状电容器的容量标注及使用方法

　　片状钽电解电容器的耐压值范围为4~50 V;电容量为0.1~470 μF,常用的范围为1~100 μF、10~25 V;工作温度范围为-40℃~+125℃；其允差为±10%~±20%.

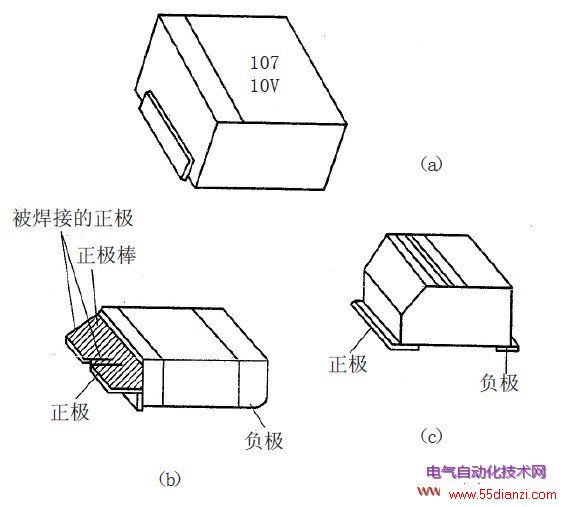

图3 常用的片状钽电解电容器示图

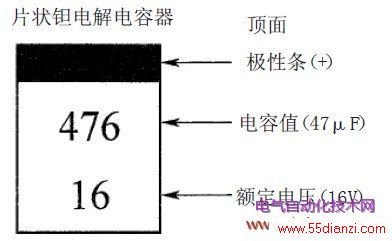

　　片状钽电解电容器的顶面有一条黑色线，是正极性标志。此外顶面上还有电容容量代码和耐压值，如图4 所示。

图4 片状钽电解电容器顶面示图

　　（6）片状微调电容器

　　片状微调电容器在电路中具有微细调节和垫整的功能，在高频电路中得到广泛的应用。常用的片状微调电容器有超小型、小型薄型和封闭型三种。

　　①超小型片状微调电容器：超小型片状微调电容器有方形及圆形两类，底面积仅3.2×2.3 mm,是目前市场上尺寸最小的一种。该微调电容器漂移很小，具有很高的稳定性， 工作温度范围为-25℃~+85℃， 温度系数为500×10-6/℃。

　　②小型、薄型片状微调电容器：小型、薄型片状微调电容器采用隐瓷做基片，高频特性好，在手机上广泛使用。生产厂家以日本村田及AVX 公司为常见。其电容容量有5 种， 分别为1.4~3.0 pF、2.0~6.0 pF、3.0~10.0 pF、5.0~20 pF 及6.5~30 pF.

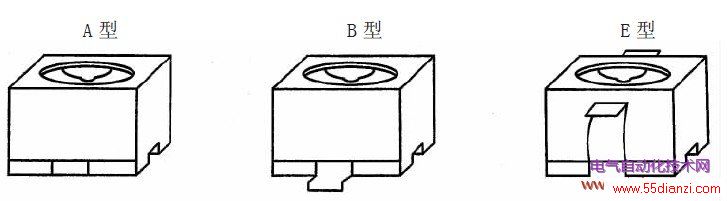

　　③封闭型片状微调电容器：封闭型片状微调电容器有3 种不同结构：A 型、B 型及E 型，如图5 所示。A、B型均为顶调，差别是引脚不同，即A 型引脚向里，B 型引脚向外。E 型为底调型，印制板上要开φ3.2 的调节孔。它们的外形尺寸相同（4.5 mm×4 mm×3 mm）。电容量及性能基本上与小型薄型片状微调电容器相同。

图5 封闭型片状电容器示图

　　在日本的片状微调电容器中，在定片上有色标，用颜色来区分电容量大小：0.6~3.0 pF （棕色）、2.5~6.0 pF（蓝色）、3.0~10.O pF（白色）、4.0~20 pF（红色）、6.0~30 pF（绿色）。

　　以上介绍的电容器均为通用电容器，实际上根据电路的特殊需要，各知名电容器厂家生产了不少特殊的电容器及一些新的电容器产品，性能更好，尺寸更小，如高频微调电容器等，这里不再一一介绍。

　　3. 片状电容器的使用

　　（1）电容器的工作电压必须低于额定电压，不得超过额定电压使用。例如：工作电压为12 V 时，可选额定电压16~25 V;工作电压为5 V 时，可选6~10 V;工作电压为3.3 V 时，可选4~6 V.另外，电容器的电容量还与耐压值有关。例如：片状钽电容耐压4~50 V,0.1~4.7 μF 小容量电容有额定电压为50 V 的，而10 μF 以上、耐压值高于25 V 的就很少见到。因此，在进行电路设计时应引起注意。

　　（2）应合理地选择电容器精度及材料类别。市售的片状电容器的精度在0.01 μF以下的，其精度可达J级（±5%）；在0.01 μF以上，则J 级较少，以K 级（±10%）居多；在0.1 μF 以上，则以M 级（±20%）为主。

　　例如，在谐振回路中，为保证性能稳定，要采用COG I类材料及J 级片状多层陶瓷电容器；如在IC 的电源正端往往要连接一个0.1 pF 的旁路电容，则可选Ⅲ类材料、M 级精度的片状多层陶瓷电容器。这样既能保证产品精度要求，又能降低产品成本。

　　③市场上尺寸代码为0805 片状电容器的容量规格（系列）最齐全，而0603 一些的容量可能会缺货。在生产批量不太大时，为防止市场缺货而影响生产，可以将焊盘稍作延伸，使它能适用于0603 及0805,避免造成因缺件而停产。

　　④片状多层陶瓷电容器都是卷装的，型号在带盘上，而电容器上无任何标志。虽然可以用测量方法知道其容量，但很难区别材料类别的精度等级。因此在使用过程中，特别是手工装配时务必小心。

　　⑤敞开式片状微调电容器不能用波峰焊，而封闭式片状微调电容器可用波峰焊。

　　⑥在国外的不少电路图中，往往可见"OS-CON"商标的电解电容器，它就是日本SANYO（三洋）公司生产的有机半导体铝固体电解电容器。它最大的待点是：虽然是电解电容器，但却有与薄膜电容器相同的高频特性；其次是等效串联电阻小，并且对温度不敏感；第三是可通过更大的纹波电流。例如：用30 μH 电感及1500 μF/10 V 铝电解电容器组成LC 滤波器时，若采用OS-CON 电解电容（L 不变），只要用22 μF/2OV的电容就可以达到效果。
