MOXA工业以太网交换机在体育场内照明设备

点击数：7583 次录入时间：03-04 11:39:27 整理：http://www.55dianzi.com 电力配电知识

简介

2家著名足球俱乐部──拜仁慕尼黑和慕尼黑1860的球迷们，能够在特定比赛的夜晚毫不费力的确定是哪一个队在比赛。这是因为慕尼黑的新体育场有一个先进的照明控制系统。在体育场的上空显示错综复杂的图案。事实上，图像是由复杂的大型LED屏幕所构成。由巨大的、半透明的菱形的ETFE箔板的外壳做成的照明塔用来显示图案。每个单独的小板可以发出白光、红光、蓝光或者淡蓝光。灯光并且可以制作频闪光或者仅仅用来在白光、红光或者蓝光。球赛中的进球或者其他主要事件能够即时地在LED屏幕上显示，因此即使是远离球场的附近地区同样能够包含在欢乐的气氛中。而当比赛结束，球迷们会快乐的在灯光的追随下回到他们的家中，帮助他们维持有如身在赛场的热闹气氛。新的体育场于2005年5月31日举行盛大的开幕仪式。另外，2006年6月9日开赛的世界杯国际足球联赛也于此开赛，为了体育场带来不少热闹气氛。

系统描述

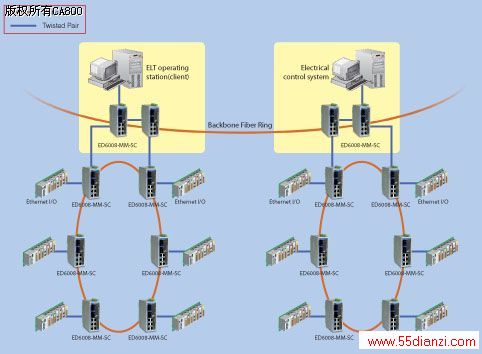

完成这样一个先进的显示系统需要使用先进的可靠的通讯设备。为此，系统设计人员选择用多模光纤骨干设置冗余环网。骨干网是由3个冗余环状拓扑相互耦合组成，并使用管理型工业以太网交换机保证绝对的可靠性。

大多数系统的活动元件被安装在体育场上屋顶的格子中。除了可靠外，为了适应恶劣的环境状况还需要坚固的组成元件。

设计工程师决定使用Moxa的ED6008管理型以太网交换机，它有着抵抗恶劣环境的严格设计。ED6008-MM系列有光纤接口以及Turbo Ring功能，为众多比赛同时进行的球场，以提高系统运行的可靠性。

另外一个使用Moxa的交换机的优点是：通过特有的SNMP软件─ ─Moxa SNMP/OPC网关，支持基于SCADA软件的OPC技术去监视设备的状态。

使用MOXA解决方案，可以帮助系统集成商将艺术，多媒体和建筑完美的集成在一起。多种半透明的菱形的生机勃勃颜色的垫子为建筑物增加了令人惊奇的美学的外表和功能。此外，高级照明设备的面板都是自清洁、防火、防热、防寒，能够承受350个大气压。独特的外观保证慕尼黑这所体育场成为世界上最与众不同和壮观的体育场之一。
