5.8GHz远端站构建方案

一、远端站描述

       远端站(RU)和中心基站(AP)进行无线通信，并通过100/10Base-T以太网接口连接本地局域网。每个用户可以经由以太网交换机或路由器和其他用户共享带宽，以提高整个网络的使用效率。同时，在网络布署方面更加容易。

     1、远端站(CPE)设备包括：提供RF功能并能收发无线信号的室外射频单元、提供以太网供电的室内单元，路由器、交换机用于连接不同网络的用户，UPS电源，抛物面定向天线，射频电缆和SSTP双绞线。

     2、室外单元(ODU)采用防水设计，能适应-30℃~60℃的室外温度变化。

     3、室内单元(IDU)为以太网供电器，包括数据接口和电源模块。

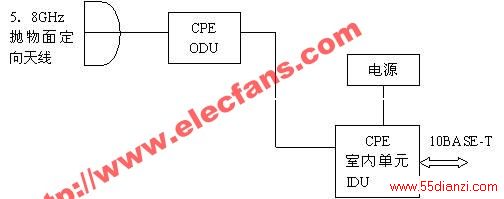

远端站(CPE)的结构如下图所示

图 SWR5000远端站结构

二、设备配置


     一个远端站(CPE)的标准配置包括：远端站室外单元、室内单元、以太网交换机、UPS电源、SSTP双绞线和抛物面定向天线等。

    每个远端站设备的机柜所包含的标准配置产品有：

    1、室外射频单元(ODU)， 1套；

    2、室内供电单元(IDU)， 1套；

    3、以太网交换机，1台；

    4、UPS电源，1台；

    5、抛物面定向天线，1付；

    6、射频电缆，1根；

    7、SSTP双绞线，1根；

    8、设备快速安装和使用手册1套。

三、设备配置清单


     远端站(CPE)配置清单如下表：

    5.8GHz 远端站(CPE)设备配置清单

序号

设备描述

数量

单位

备注

1

室外射频单元

1

台

SWR 5800 RU (ODU)

2

室内供电单元

1

台

SWR 5800 RU (IDU)

3

以太网交换机

1

台

　

4

SSTP双绞线（50m）

1

根

　接头两端RJ-45

5

射频电缆（1.5m ）

1

根

50Ω，接头两端N-50J

6

5.8 GHz 抛物面定向天线

1

付

　

7

UPS电源

1

台

　

8

其它集成材料

1

套

包括防水套件、抱杆等

可选设备：

    宽带接入路由器。

四、说明

      远端站(CPE)设备数量依据各扇区用户数而变动，每个中心基站(HE)每个扇区对应的远端站(CPE)至少布署一套设备。
