盖，而且保证网络的带宽，并能提供IP语音、视频会议系统、多媒体数据传输、VPN虚拟
专网和VOD视频点播等多种增值服务业务。
在远端站使用定向天线情况下，最远传输距离可达20公里。
天线方向对准，并在每个点的天线馈线与室外单元之间加装一个同轴避雷器。
可采用以太网网线供电方式，便于安装架设，也有利于今后对设备的维护。
六、网络拓朴结构
5.8GHz无线接入网从总体结构上分为三层，即骨干层、汇聚层和接入层。其中，在骨干层采用高端路由器设备和Internet相连。在汇聚层采用以太网交换机和路由器设备进行数据交换和汇聚。基础骨干网由光纤或微波传输网实现，包括ATM交换或IP交换或IP+ATM的核心交换平台以及与Internet、PSTN的互连模块等组成。接入层由有线和无线两部分组成，整个网络为星型结构，其中有线部分采用光纤链路提供各基站至中心控制机房的高质量连接，无线接入部分采用SWR5800宽带无线接入系统，提供10/100Baset接口连接路由器和交换机，开展Internet 、VPN、VoIP等各种数据接入服务。主干网一般集中了大量的信息传输，主干上的交换机在完成VLAN跨主干的传输的同时还要完成大量的网络传输工作，因此，必须要求主干交换机有很高的包交换能力，并且应遵循IEEE802.1Q标准。
主干网络建设的解决方案由二层组成：网络核心层、汇聚层。核心层提供中心路由和交换能力。核心层和汇聚层间通过骨干（光纤）连接。汇聚层与接入层通过（光纤和双绞线）连接具体的描述如下：
网络核心层
网络中心位于网管中心，在无线网络基站等地方设立网络分中心，中心与分中心连接成一个星型结构。分中心各放一台中心交换机。系统将选用处理能力强、可靠性、稳定性高的网络设备作为系统的中心交换机，在划分了子网后，为各网络分中心间的稳定通讯提供保证。交换机采用双电源，提供冗余的配置。
为了保证系统具有较高的稳定性和可靠性，建议在信息中心采用1台高性能的三层交换机Cisco6509作为骨干网络的中心交换机。
网络汇聚层
本系统设立3个分中心，即3个汇聚中心，汇聚层实现与核心层和无线接入网络的联接，提供上行和下行数据通道，配置二级交换机，建议采用Cisco的3550交换机。
路由器
根据需求、目前的应用以及将来发展，建议选用CISCO的7200路由器，它支持1000Mbps的路由接口和多种业务接口，为异地连接以及和其他的运营商联接提供通道。

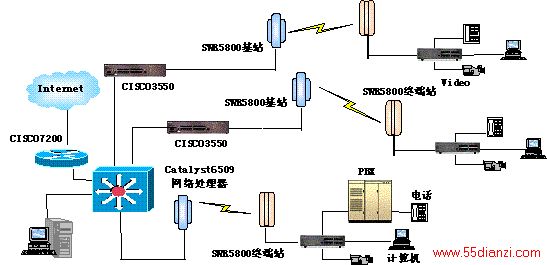

5．8GHz固定无线接入系统网络连接图
七、SWR5800系统组成
SWR5800宽带无线接入系统及设备构成如下图：

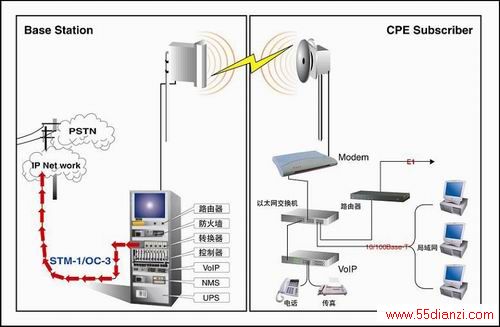

SWR5800系统及设备构成
SWR5800宽带无线接入系统由基站和终端站两部分组成。
基站配置的设备有：室外射频单元(ODU)、室内单元(IDU)、路由器、交换机、防火墙、VOIP
语音网关、无线QOS系统及UPS电源系统。
射频信号从扇区天线接收，首先传输至无线QOS系统，然后传输至以太网交换机，通过以太
网交换机传到目的地端。
基站可以通过ATM-to-Ethernet交换机设备来连接ATM主干。
在终端站部分，室外射频单元可以通过以太网交换机实现多用户接入。
VOIP语音网关与以太网交换机相连以提供IP语音电话服务。
SWR5800终端站及基站设备的网络接口是标准的10/100Mbps以太网接口，远端站设备不仅可
以和单个用户终端连接，由于其提供标准的10/100Mbps以太网接口，所以还可以和用户的局
域网连接，为用户的局域网直接提供宽带的数据接入。用户的局域网可以是用户的企业网或
专用网，充分体现了SWR5800系统的灵活性。
八、IP电话解决方案
利用上述城域宽带无线接入网做为传送介质，采用H.323技术将话音封包传送至远端站，并且提供IP电话计费系统，可供将来开展“IP电话超市”等商业应用。
本IP电话服务系统是通过VOIP语音网关把话音或传真转换至数据，然后与数据一起共享同一个
IP网络。由于话音和传真在数据网上传输，所以网内相互通信、收发传真是免费的。
线QOS系统可提供带宽管理机制，可对8个扇区208Mbps的带宽进行管理。以基于IP(IP Base)的
方式向每个用户提供语音与数据传输服务。可在中心基站端的机房进行实时的流量监控服务，
且可提供最长达18个月的历史流量记录。
Sunet的VOIP语音网关内建QOS机制, 可使语音封包优先于数据封包，以充分保证IP语音通
话质量，并可与无线QOS系统配合使用，使语音质量达到电信级标准。
系统扩展性强，可灵活地对各种端口进行组合，设备可堆叠串接，方便系统扩容。
