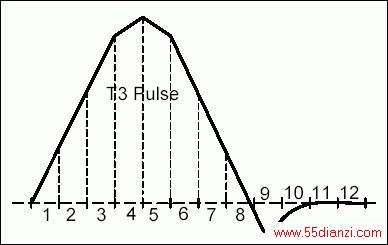

图10. 被分成12段的典型T3脉冲
当寄存器地址0Bh、1Bh、2Bh和3Bh的值被设置为01h时，第3段的宽度将增加350ps。这样1到4段的总宽度增加350ps。脉冲幅度也同时增加。而脉冲第9、10段的下冲量也减小了。图11显示了一个典型的T3脉冲，以及向地址为0Bh、1Bh、2Bh和3Bh的测试寄存器写入01h后脉冲的变化情况。

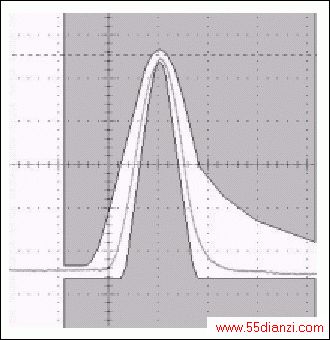

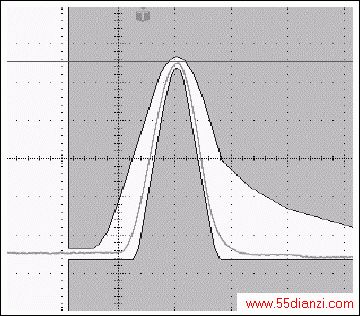

图11. 典型的T3脉冲及其在设置测试寄存器为01h时同一脉冲内的变化
当寄存器地址0Bh、1Bh、2Bh和3Bh的值被设置为81h时，第2段和第3段分别加宽350ps。这样1到4段的总宽度增加700ps。脉冲幅度也同时增加。而脉冲第9、10段的下冲量也比我们将寄存器设为01h时更小了。图12显示了一个典型的T3脉冲，以及向地址为0Bh、1Bh、2Bh和3Bh的测试寄存器写入81h后脉冲的变化情况。

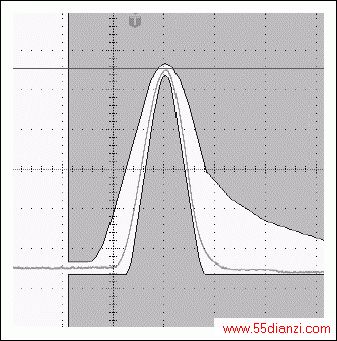

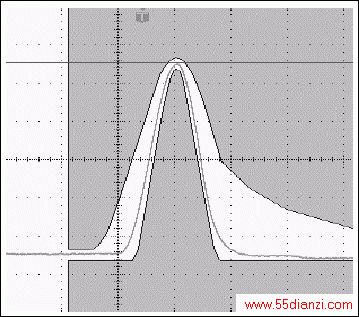

图12. 典型的T3脉冲及其在设置测试寄存器为81h时同一脉冲内的变化
当寄存器地址0Bh、1Bh、2Bh和3Bh的值被设置为02h时，第4段的宽度将增加350ps。这样1到4段的总宽度增加350ps。脉冲幅度不增加。第9和10段的下冲减小，但减小量不如我们设置寄存器值为01h时那样大。图13显示了一个典型的T3脉冲，以及向地址为0Bh、1Bh、2Bh和3Bh的测试寄存器写入02h后脉冲的变化情况。

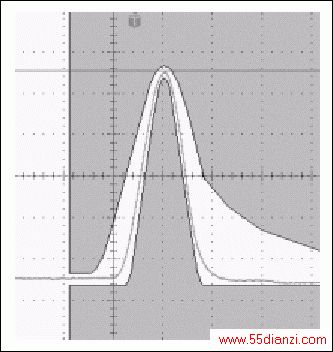

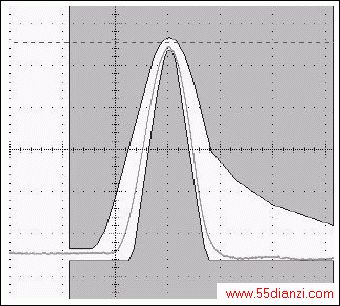

图13. 典型的T3脉冲及其在设置测试寄存器为02h时同一脉冲内的变化
当寄存器地址0Bh、1Bh、2Bh和3Bh的值被设置为04h时，第5段的宽度增加350ps。这样5到8段的总宽度增加350ps。脉冲幅度没有减小。第9和10段的下冲有所增加。图14显示了一个典型的T3脉冲，以及向地址为0Bh、1Bh、2Bh和3Bh的测试寄存器写入04h后脉冲的变化情况。

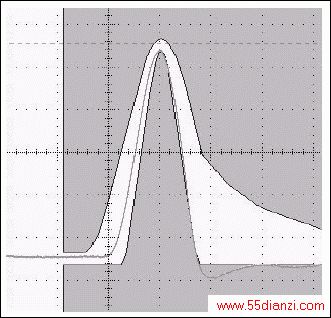

图14. 典型的T3脉冲及其在设置测试寄存器为04h时同一脉冲内的变化
当寄存器地址0Bh、1Bh、2Bh和3Bh的值被设置为08h时，第7段的宽度增加350ps。这样5到8段的总宽度增加350ps。脉冲幅度略有降低。第9和10段的下冲比寄存器为04h时增加更多。图15显示了一个典型的T3脉冲，以及向地址为0Bh、1Bh、2Bh和3Bh的测试寄存器写入08h后脉冲的变化情况。

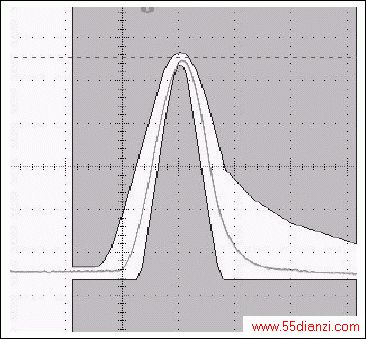

图15. 典型的T3脉冲及其在设置测试寄存器为08h时同一脉冲内的变化
当寄存器地址0Bh、1Bh、2Bh和3Bh的值被设置为88h时，第6段和第7段的宽度各增加350ps。这样5到8段的总宽度增加700ps。脉冲幅度也有降低。第9和10段的下冲量比寄存器设为08h时更有增加。图16显示了一个典型的T3脉冲，以及向地址为0Bh、1Bh、2Bh和3Bh的测试寄存器写入88h后脉冲的变化情况。

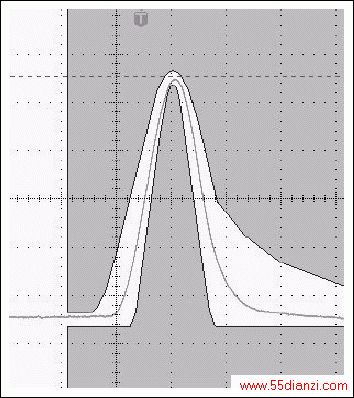

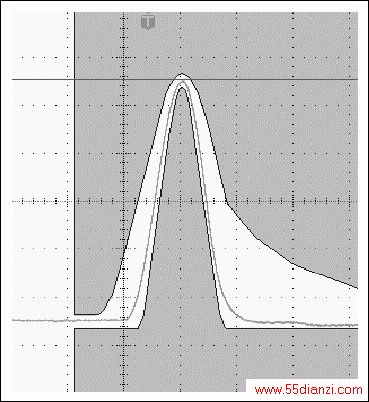

图16. 典型的T3脉冲及其在设置测试寄存器为88h时同一脉冲内的变化
结论
如何调整脉冲波形，脉冲的宽度或幅度，需要视用户在他们的电路板上实际得到的脉冲形状而定。
