浅析消弧线圈在电网中的应用

浅析消弧线圈在电网中的应用

点击数:7555 次   录入时间:03-04 11:58:30   整理:http://www.55dianzi.com   电力配电知识
采用相同的计算方法,得到VLV22-120电缆的单位电容电流为1.124 59 A/kmVLV22-35电缆的单位电容电流为0.482 9 A/km
根据业主提供的电缆长度,可以得出

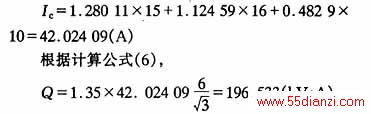

1段母线上所接电缆的电容电流:

根据
上述计算,消弧线圈的容量选择为200 kV·A。
3
接地变压器的选择
3.1
使用Z型接线变压器作为接地变压器
消弧线圈接入系统必须要有电源中性点,在其中性点上接入消弧线圈,当发生单相接地时,流过变压器的三相同方向的零序磁通,经过油箱壁绝缘油及空气等介质形成闭合的回路,在油箱铁芯等处产生附加的损耗,这种损耗是不均匀的,必然要形成局部过热,影响变压器的正常运行和使用寿命。所以接入此类接地变压器的消弧线圈的容量不应超过变压器容量的20%;为满足消弧线圈接地补偿的需要,同时也满足动力与照明混合负载的需要,可采用Z型接线的变压器ZNyn11连接的变压器。由于变压器高压侧采用Z型接线,每相绕组由2段组成,并分别位于不同相的铁芯柱上,2段线圈反极性相连,零序阻抗非常小。它的空载损耗低;变压器容量可以95%被利用;并能够调节电网的不对称电压。由此可见,Z型接线的变压器作为接地变压器是一种比较好的选择。
3.2
容量的选择
接地变压器的容量应与消弧线圈的容量相配合。当接地变压器只带消弧线圈,无二次负载时,接地变压器的容量与消弧线圈的容量相等即可,当接地变压器除带消弧线圈外,还兼作所用变压器使用时,接地变压器的容量应大于消弧线圈的容量,具体应根据接地变压器二次侧的容量来定。系统单相接地时,流过接地变压器的电流是零序电流与二次负荷电流的矢量和。
4
结论
随着社会经济的发展,工、农业生产对用电的可靠性和用电质量都提出了更高的要求。目前 具有自动跟踪补偿功能的消弧线圈接地的接地方式在城市供电网中使用得比较多。采用
