图5 Acrel-2000智能配电系统实时监测画面及报表
图6 事故追忆画面及监测数据报表
3.4 航站楼Acrel-5000能耗数据分析管理系统界面

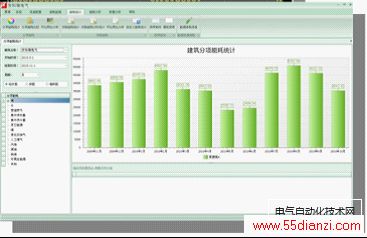

航站楼内的Acrel-5000能耗数据分析管理系统在系统监测站定时采集各监控点的仪表参数并上传至本地能耗分析管理系统数据库，用户可用于当地实时查询能耗监测情况，如图7所示。系统可统计航站楼内耗电量的时用量、日用量和年用量，以曲线图或柱状图等方式显示，支持报表输出，图8所示。系统还可提前各分项耗电量数据进行同、环比分析，如图9所示，确立标杆值并对各监控点的耗电量情况进行耗电水平判定，对用电改善提出一套完整的诊断流程，并给出耗电分析报告。

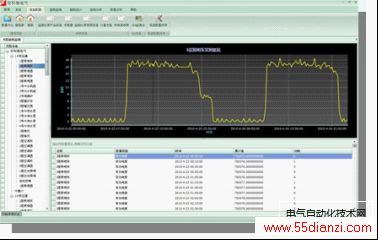

图7 Acrel-5000系统监测站实时电量测量
