变压器差动保护CT的接线问题

变压器差动保护CT的接线问题

点击数:7577 次   录入时间:03-04 11:56:25   整理:http://www.55dianzi.com   电力配电知识
  变压器差动保护变压器的主保护,保护工作原理决定了CT接线的正确性十分重要,实际工作中不乏由于差动回路接线错误造成保护不能正常工作的情况。因此有必要分析变压器差动保护CT接线的正确接法,找出规律,为现场施工和施工后的接线调整提供依据。以下讨论基于如下前提:

变压器极性正确;

CT本身极性正确,即L1同名端为K1

CT二次回路接线相别正确,即在转接端子上无AC相接错的情况。

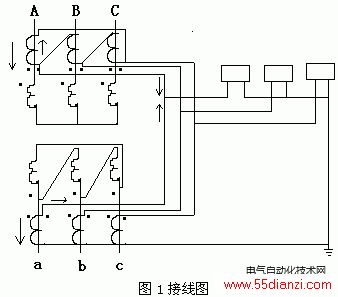

变压器差动保护一种正确的接法的接线图如图1所示:用IAY表示变压器星形侧A相一次电流,Iay表示A相二次电流,Iay’表示流进差动保护继电器的电流。

Ia表示变压器三角形侧a相一次电流,Ia’表示a相二次电流。按图1所示电流方向,则有:

 Iay = Iby Iay



Iby = Icy Iby

[1] [2]  下一页
