高频开关电源变压器用功率铁氧体的制备技术

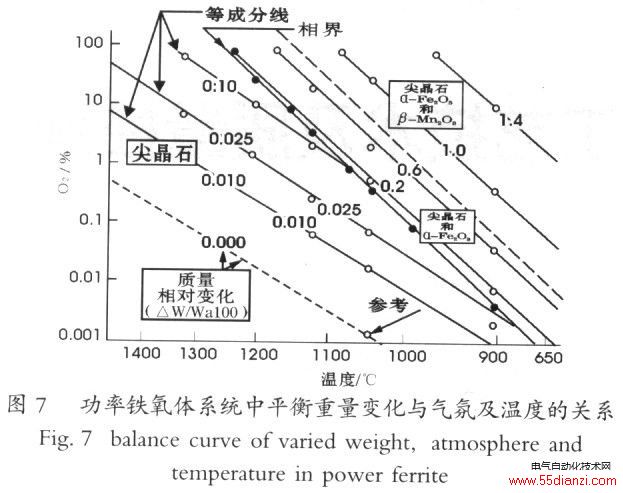

在降温阶段会引起铁氧体的氧化或还原，通过加入适量的N2保护气氛以控制窑炉内的氧分压，是为了防止铁氧体在冷却过程中Mn、Fe、CoCu等离子变价、产生脱溶物、引起晶格变化等。过度的氧化与还原，就有另相如a-Fez03、Fe0、Fe3O4、Mn203析出，从而导致磁性能的急剧恶化。图7是配方为Fe2O3：MnO：ZnO=51．9：26．8：18. 3(mol％)的功率铁氧体平衡气氛相图，从图7中可看出气氛对尖晶石相和Fe2O3相界内氧化状态的重要性。要特别注意，先沿等成分线冷却，接着在最低的温度下通过相界迅速冷却，这时生长动力学不敏感，使a-Fe203的脱溶最少，氧化和生成另相的程度最轻。图8列出了功率铁氧体的典型烧结工艺曲线。


4 结语
1)制备PC44、PC50等高性能功率铁氧体材料，配方是基础、烧结是关键。
2)总的配方和掺杂原则是尽可能使磁晶各向异性常数K1和磁致伸缩常数λ s趋近于零。
3)掺入适量的添加物如Ca0、SiO2、V2OS、Ti02、Co203等，并与合适的烧结工艺相匹配，可改吾高性能功率铁氧体材料的微观结构，对提高材料综合性能的作用更为突出。
