配电变压器的合理布点及其经济效益分析

摘要：论述了配电变压器合理布点中的伸入负荷中心或配变小型化、密布点时、电能损耗、电压损耗的简便算法及其经济效益，提出了在伸入中心的同时小型化布点技术的经济意义。
　　配电变压器的合理布点是城乡电网改造的重要内容之一。布点的合理与否对降损节能、提高供电企业的经济效益有很大的关系。本文从降损节能出发分析比较了配变的合理布点与经济效益、减少电压降的关系和简便的计算方法。
1 在负荷均匀分布线路上配变不同布点时的电能损耗和电压降计算公式

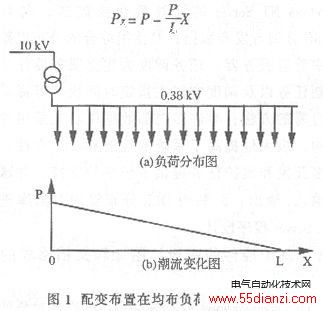

　　（1）负荷分布如图1（a）所示，配变布置在馈线一端，并假定高低压线路同杆架设，导线截面相同，此时线上任一点的负荷为：


如图1（b）曲线，即低压电能损耗为：

而电压降ΔU为：

式中：
P—线路上有功负荷，kW；
L—线路长度，km；
r0—线路单位长度电阻，Ω／km；
x0—线路单位长度电抗，Ω／km；
cosφ—线路负荷功率因数，kW；
UN—线电压，V。

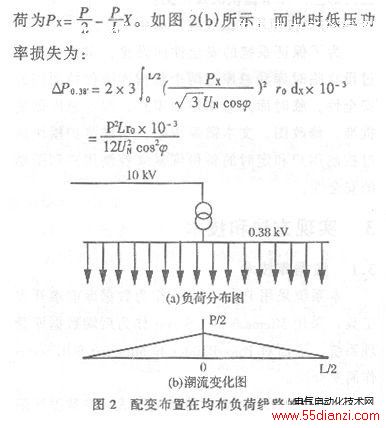

　　（2）当配变布置在线路的1/2L处，即将高压伸入负荷中心，如图2（a）所示：此时线上任一点负

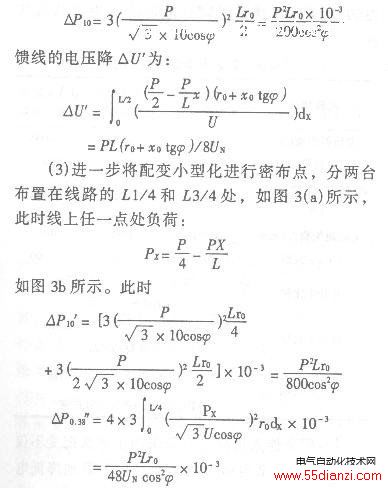

此时10 kV线路功率损失：

　　该线路的电压降ΔU″为：

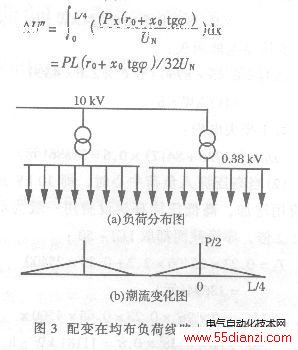

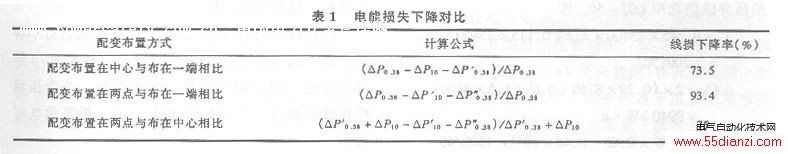

（4）通过以上推导计算可得线损下降率如表1所示。

配变移到负荷中心而引起10kV线损的变化是很微小的，故计算其经济效益时完全可忽略不计。

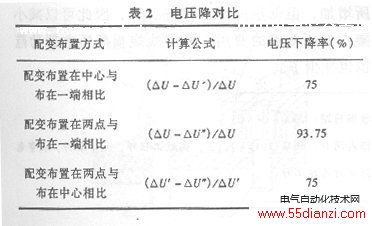

（5）电压降的下降率如表2。
