电气设备倒闸操作

　　（1）防误操作闭锁装置的功能。电气一次系统进行倒闸操作时，误操作的对象主要是隔离开关及接地隔离开关，其表现是：①带负荷拉、合隔离开关；②带电合接地隔离开关；③带接地线合隔离开关。为防止误操作，对于手动操作的隔离开关及接地隔离开关，一般采用电磁锁进行闭锁；对于电动、气动、液压操作的隔离开关，一般采用辅助触头或继电器进行电气闭锁。若隔离开关与接地隔离开关装在一起，则它们之间采用机械闭锁。由上述可知，配电装置装设的防误操作闭锁装置应具备以下五防功能：
　　1）防止带负荷拉、合隔离开关；
　　2）防止带地线合闸；
　　3）防止带电挂接地线（或带电合接地隔离开关）；
　　4）防止误拉、合断路器；
　　5）防止误入带电间隔。
　　对于室外配电装置应能达到上述前四项，对于室内配电装置应达到上述五项。

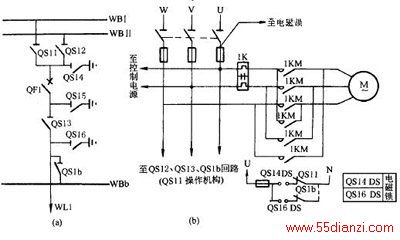

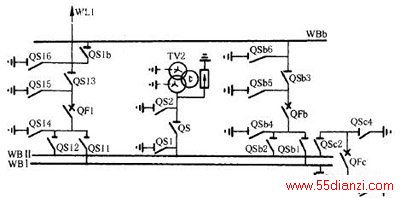

　　（2）机械闭锁。机械闭锁是靠机械制约达到闭锁目的一种闭锁。如两台隔离开关之间装设机械闭锁，当一台隔离开关操作后，另一台隔离开关就不能操作。在图2-6-1中，下列隔离开关之间装有机械闭锁：

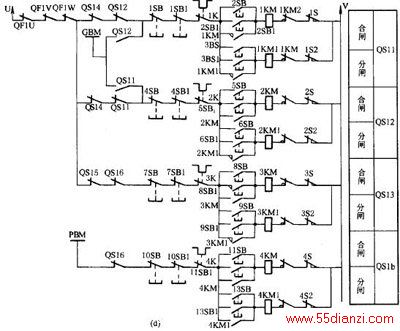

　　1）QF1 与QS11、QS12、QS13的闭锁。当断路器QF1 合上时，闭锁控制回路［图2-6-2（d）］中的qf1u、QF1V、QF1W,（对分相操作机构而言，如三相联动机构，则只有一对QF1动断辅助触头）动断辅助触点断开，使控制回路中断，此时，QS11、QS12、QS13无法进行分、合闸操作，从而防止带负荷拉、合隔离开关的误操作。

　　2）接地隔离开关QS14与QS11、QS12 的闭锁。当QS14 合上时，闭锁控制回路中的QS14动断辅助触点断开，使QS11、QS12 隔离开关无法进行操作，从而防止带接地线合隔离开关的误操作。

　　当QS11合上时，电磁锁控制回路［图2-6-2（c）］中的QS11 动断辅助触点断开，此时，电磁锁QS14DS 不能打开，接地隔离开关QS14 无法进行合闸操作，从而防止带电合接地隔离开关的误操作。

　　3）接地隔离开关QS15与QS13 的闭锁。当QS15合上时，闭锁控制回路中的QS15动断辅助触点断开，使QS13 无法进行合闸操作，从而防止带接地线合闸的误操作。
