变电站电能质量的监测与分析

摘要：随着的快速，电网中非线性负荷用户的比例不断提高，由此而产生的供电电能质量严重下降，表现得越来越突出。电能质量严重超标正在大范围的污染供电环境，危及电网及其供电设备的安全稳定运行，严重的电力及广大用户的经济效益。

关键词：变电站 电能质量 监测

　　随着经济的快速发展，电网中非线性负荷用户的比例不断提高，由此而产生的供电电能质量严重下降，表现得越来越突出。电能质量严重超标正在大范围的污染供电环境，危及电网及其供电设备的安全稳定运行，严重的影响电力企业及广大用户的经济效益。

　　这种现象在山东荷泽110 kV成武站表现十分严重，它不但使变电设备的安全运行无法保证，而且影响到当地的企业生产用电和居民生活用电。为此2002年在该站安装了电能质量监测系统，对10 kV母线的电能质量进行连续的监测。

　　1 110 kV成武站电能质量在线监测系统介绍

　　为了加强对电能质量的管理和监控，2002年荷泽供电公司建立了变电站电能质量在线监测系统，并选择谐波严重的110 kV成武变电站进行实时在线监测。此前，该站经常烧TV保险，曾多次发生过TV爆炸的事故，存在严重的谐振现象。

　　采用电能质量在线监测仪进行实时监测，该装置主要有以下几种监测和统计功能：

　　·三相各次谐波电压、电流及其谐波含有率；

　　·三相电压、电流总谐波畸变率；

　　·三相有功、无功功率及其方向；

　　·总的有功、无功功率，功率因数及相位移功率因数；

　　·电网频率、线电压、电压偏差；

　　·电压不平衡度、负序电压、负序电流。

　　电能质量在线监测单元，安装在110 kV成武变电站10 kV II段母线，服务器安装在监控中心，是集通讯/数据库/Web发布于一体的服务器，与变电站监控单元间通过光纤进行通讯传输数据，同时监控数据通过Web服务器对MIS系统开放，支持Web浏览方式，做到数据共享，公司所有局域网内的微机，均可通过Web浏览进行访问，查看电能质量分析的各种报表和数据，了解监测点的电压、电流波形、各次电流电压的谐波分量等电能质量情况。

　　2 变电站概况及监测结果

　　该变电站有主变压器2台，容量均为31.5 MVA，110 kV母线、35 kV母线、10 kV母线均分段并列运行，有并联补偿电容器一组，容量为2700 kvar，正常运行方式为#2主变带全站负荷。负荷主要是周围一些工厂的用电、城市生活用电及周围农业负荷。工业用电主要集中棉厂、纱厂、变压器厂、化工厂和木材加工厂等，这些也是该站主要的谐波源。

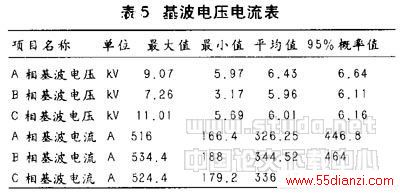

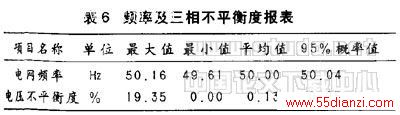

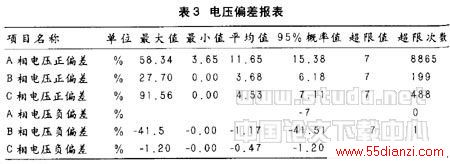

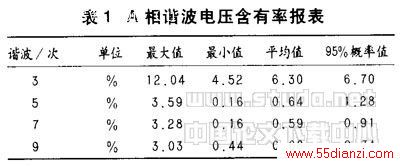

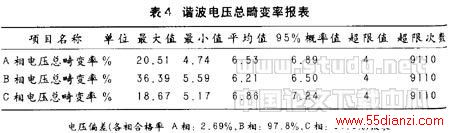

　　经过3个月的连续监测，对数据进行了统计，该监测点监测数据的部分统计报表，见表1~6。
