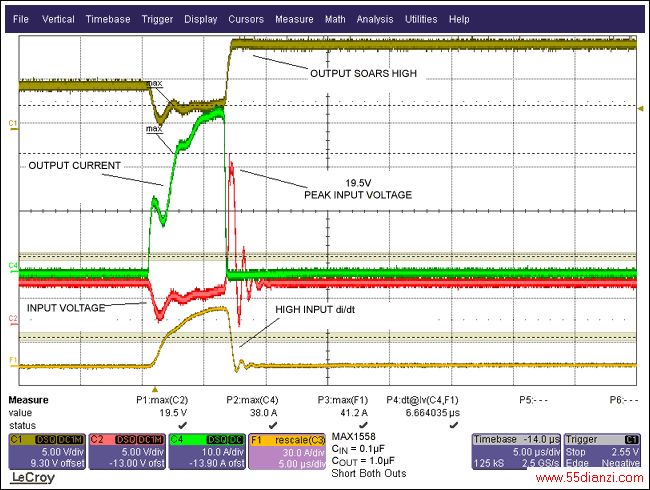

图3.从波形可以看出，若输入电容只有0.1µF，输入电压会上冲到一个潜在的破坏性高压。
当然电压不会上冲到66V理论计算值，这是因为芯片内部集成了齐纳保护管，可以钳制电压的上升，并可能由于吸收能量而被损坏。发生过压的过程中，额外的能量被硅片吸收。下面的图4是图3的时间展开图。

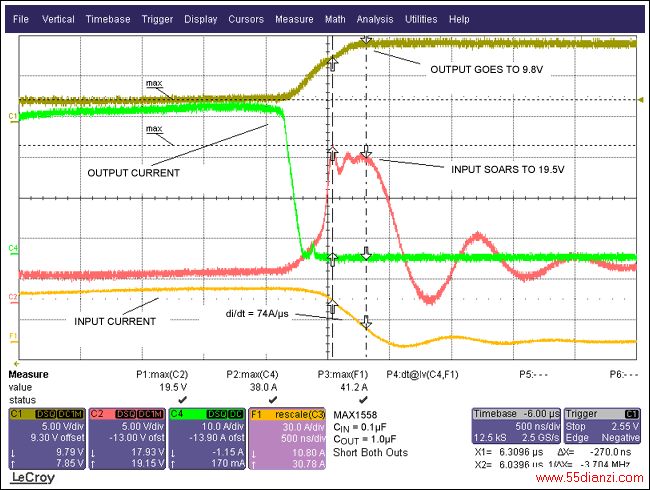

图4.图3的时间展开图，注意到开关关断期间较高的di/dt变化率，部分存储能量已经送至输出端！这将损坏USB开关。
从图4可以看出，对于相同电路，较大的输入旁路电容可以更好地应对硬件短路造成的寄生能量，从而提供额外保护。通常，带有地层的印刷电路板(PCB)比测试当中的引线或实验室中其它连接具有更小的寄生电感。在实验室做测试时，降低连接线和测试设备的寄生电感非常困难。
输入电感限制峰值电流图5所示，即使存在高达1.3µH的输入引线电感，如果使用10µF的旁路电容，器件仍然可以免于损坏。

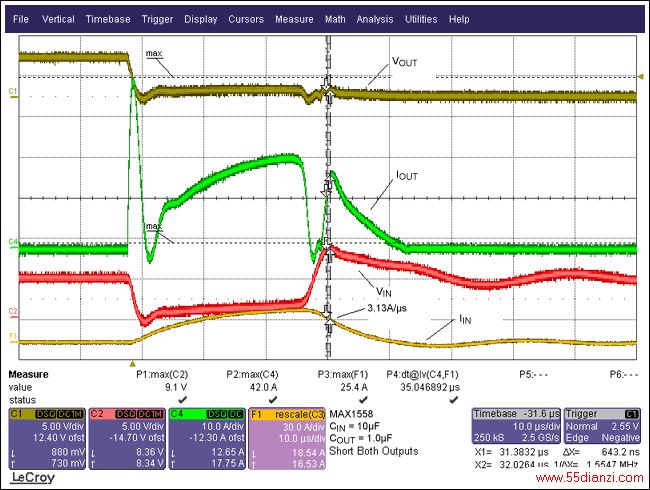

图5.此波形显示了输入长引线产生的寄生电感较大(1.3µH)时的情况，同样使用10µF输入旁路电容。注意：输入电流的上升和下降比较缓慢。当输入电压超过8V时，器件也会发生齐纳击穿，电流被泄漏到输出端(可以由波形图中的IOUT看出)，但开关不会损坏。
从图5可以看出，较大的电感减缓了输入电流的上升、下降速度。这一点很重要，电感较大时电流的变化速率大大降低。因为存储在电感内部的能量与电流平方成正比，与电感成正比关系，较高的峰值电流会存储更多的能量。存储在1.3µH电感的能量仅为419µJ：
125µJ+419µJ=544µJ
并且
½×10µF×V²=544µJ
由上式求解V，得到：V=10.43V。
虽然器件在这硬件短路时幸免于难，但仍推荐选用一个更大的输入旁路电容，以限制最大电压，使其低于数据资料中规定的极限参数。
如果设计中没有考虑存储在寄生电感中能量，USB器件可能由于过压而造成损坏。图5所示，输入电感可以是峰值电流的限制因素，从图2可以看出电阻也可以限制电流。如果电流被限制在导致器件损坏的电平以下，较低的电感有助于改善电路的安全工作。
如果电流没有得到应有的限制，能量在低电感情况下释放可能迅速达到破坏性水平。需要特别注意避免这种情况的发生。图2所示电路中，电流由0.1Ω电阻限制。虽然减小电感后会使电流的上升速度提高，如果采取适当的限流措施，较小的电感有助于降低储能。
大多数PCB设计在保护开关以及输入输出路径下方都有一个地层，电感通常远远低于180nH。对于下方有地层的1/16英寸宽的PCB走线，每英寸长度大约会产生10nH电感。应根据具体应用环境，确定所需要的输入旁路电容。从电感的测量、分析结果看，可能需要更大的旁路电容来保证系统的可靠性，也有可能允许降低输入旁路电容。
