异步电动机调速控制（1）

异步电动机调速方法主要有：变极调速、变阻调速和变频调速等几种。
变极调速是通过改变定子绕组的磁极对数以实现调速；
变阻调速是通过改变转子电阻以实现调速；
变频调速目前使用专用变频器可以实现异步电动机的变频调速控制。

一、变极调速控制线路

变极调速是通过改变定子空间磁极对数的方式改变同步转速，从而达到调速的目的。在恒定频率情况下，电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速就下降一半，从而引起异步电动机转子转速的下降。显然，这种调速方法只能一级一级地改变转速，而不能平滑地调速。

双速电动机定子绕组的结构及接线方式如图所示。


(a)结构示意(b)三角形接法(c)双星形接法

其中，（a）图为结构示意图，改变接线方法可获得两种接法，(b)图为三角形接法，磁极对数为2对极，同步转速为1500r/min，是一种低速接法；(c)图为双星形接法，磁极对数为1对极，同步转速为3000r/min，是一种高速接法。

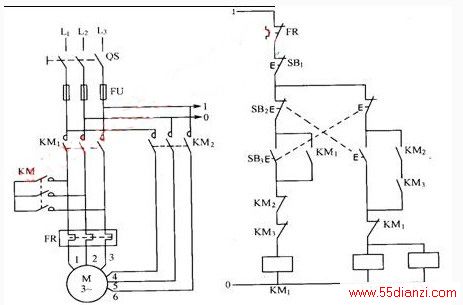

1、双速三相交流异步电动机手动控制变极调速线路
