图12 开孔面积均为9cm2的圆孔、方孔、矩形孔距后侧面板4cm处面电场场强图
可以看到，在此组比较中，矩形孔的屏蔽效果是最好的，方孔和圆孔较前者要差的多，并且圆孔是最差的。
第二组开孔面积均为16 cm2 ，仿真模型如图13所示。圆孔r= 2.256758334191 cm ，方孔 4 X 4 cm2 ，矩形孔 2 X 8 cm2 。测量频率点为2.15 GHz。
图13 开孔面积均为9cm2圆孔、方孔、矩形孔模型
得到的测量线折线图如图14所示。

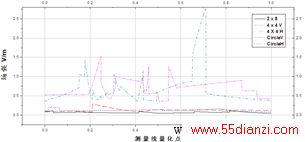

图14 测量线场强折线图
（图例中2x8表示矩形孔的测量线， 4x4 V和4x4 H分别表示方孔垂直和平行于源电流的测量线，CircleV和CircleH分别表示方孔垂直和平行于源电流的测量线）
距后侧面板4cm处面上的电场场强图如图15所示，计算后的面场强的平均值为
圆孔：0.096899033 V/m ，方孔：0.034421045 V/m ，矩形孔：0.034946021 V/m
图15 开孔面积均为16cm2的圆孔、方孔、矩形孔距后侧面板4cm处面电场场强图
可以看到，在此组比较中，圆孔的屏蔽效果最差，矩形孔和方孔较前者要好。
通过以上两组比较可以看出：在激励源方向固定、孔缝面积相同时，孔缝的形状对辐射强度有较大的影响，当孔缝沿源电流平行开置时，平行于源电流方向的矩形孔对外辐射强度要比同等面积的圆孔低得多。
4 结论
本文利用HFSS软件仿真分析计算机机箱上开口的辐射特性及其屏蔽性能，在激励源方向固定的前提下得出了以下结论：
①孔缝面积和形状相同时，孔缝的开置方向对辐射强度有较大的影响，孔缝沿源电流平行开置对外的辐射强度要远低于比垂直于源电流方向开置的孔缝；
②孔缝面积相同时，当孔缝沿源电流平行开置时，对外辐射强度要比同等面积的圆孔低得多，此点结论只在激励源固定的条件下成立，如果激励源不确定，源电流方向不唯一，孔缝不能沿源电流方向开置，此时要权衡各个方向，此时圆孔屏蔽效果是最好。
