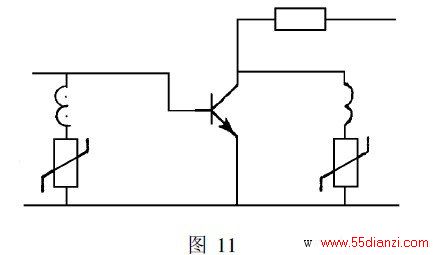

图11在晶体管电路中, 三极管的e 极和b 极间, c级与b 级间带有感性的负载两端, 都可以并联压敏电阻; e 极与c 极接上压敏电阻器, 能防止输入过电压雷击损坏晶体管。当所控制的负载属感性的变压器、镇流器、电感、逆变器等, 在c 级与b 极间或者在负载线圈两端并接压敏电阻, 能有效地抑制电压对晶体管的损伤。当电路正常工作时, 压敏电阻处于高阻抗状态, 而电路中产生过电压时, 压敏电阻在毫微秒内导通, 限制过电压的幅度, 使晶体管免受损坏。
由于压敏电阻本身特性, 在内部存在固有的电容量, 如果晶体管在高频电路中工作, 应在压敏电阻上串一只电感线圈, 以防止高频信号被压敏电阻的固有电容吸收, 通常压敏电阻的固有电容量约在100～300PF 之间, 所以不能直接使用在高频电路中。
随着电子工业的发展, 压敏电阻将被越来越广泛使用, 在电光源这一领域中也同样会得到推广。
