万用表测量电阻器的实际电阻值

(1)将万用表的功能选择开关旋转到适当量程的电阻挡，光调整“0”点。如图1—4所示。先将两根表笔短路、调节“0Ω”电位器，使表头指针满度，指向“0”，然后再进行测量。并且在测量中每次变换量程，如从R*1挡换到Rx10或其他挡后，都必须重新调零后再使用。

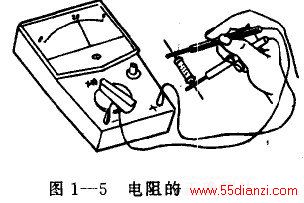

(2)按照图1—5所示的正确方法，将两表笔 (不分正负)分别与电阻的两瑞引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻皮的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20%一80%弧度范围内，以使测量更准确。例如 50Ω以下的电阻可用R×l挡;50一1000Ω的电阻用R×10挡;1—500kΩ的电阻可用R×1k挡;500kΩ以上的电阻用R×10k挡。在测试中，万用表所测阻值读数应与电阻的标称阻值相符合。根据电阻误差等级不同，读数与标称阻值之间分别允许有土5%，土10%或土20%的误差。如不相符，超出误差范围，则说明该电阻变值了。如果测得的结果是0，则说明该电阻已经短路。如果是无穷大，则表示电阻断路了，不能再继续使用。
