数字电容隔离器的磁场抗扰度

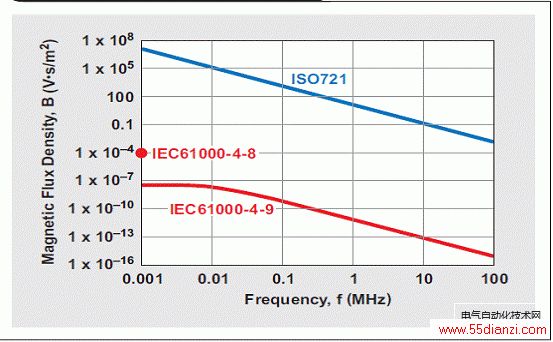

图6 MFI 测试阈值


结论
超出电容隔离器差动电路噪声预算的磁耦合要求 1MHz 下大于 11.7 V?s/m²（117千高斯） 的磁通量密度。这需要在一个距离器件 0.1m 的导体中有超过 5 百万安的电流才能产生这样一个磁场。在自然界或者任何制造设备中这都是不可能存在的。如果的确存在，那么设计人员便可做以下情况假设：在隔离层失效以前，周围的电路便都已失效。
