特斯拉线圈的原理及制作方法

特斯拉线圈的原理及制作方法

点击数:7577 次   录入时间:03-04 12:01:58   整理:http://www.55dianzi.com   电子技术
主线圈支架如图:
 特斯拉线圈的制作

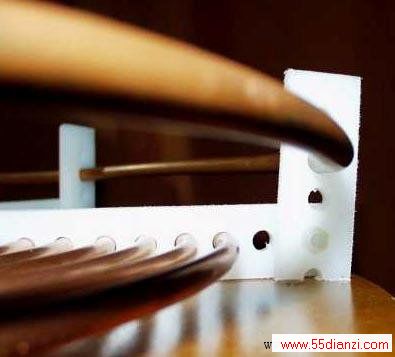

铜管和塑料支架穿起来如图 :
  特斯拉线圈的制作

内圈接头部分,将中密度底版在相应地方开孔引出一个接头如图:
特斯拉线圈的制作  特斯拉线圈的制作

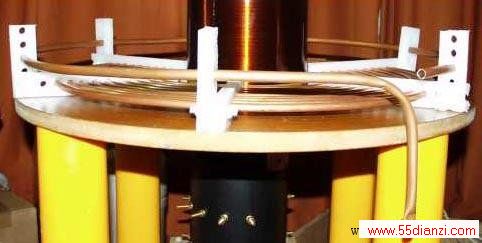

再找一截铜管做为接地保险,注意,不可闭合!如图安装:
 特斯拉线圈的制作
 特斯拉线圈的制作
特斯拉线圈的电容阵列的制作
制作提示:当用电钻在塑料材质上打眼时,由于塑料导热能力低,常常使钻头过热,导致钻头退火和打的眼被高温烧变形,所以一定要钻头打眼要沾水。
    在特斯拉线圈中,有一个好的电容是非常重要的.电容的核心地位是由于所有电弧的能量都是由电容直接提供的,这显然比较奇特,也反映出了特斯拉其人的天才之处。由于高压电容很难买到,价格昂贵,所以现在一种普遍的做法是通过对普通无极性电容进行串联和并联来达到所需的耐压和容量.
需要准备的材料:

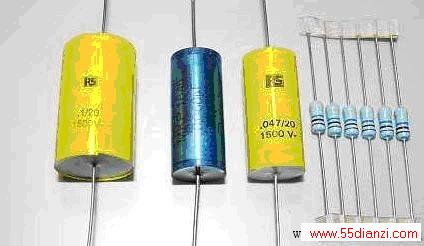

1.无极性电容,(聚乙烯,聚丙烯,CBB电容 等)一般常见高压电容规格主要有:1600v- 0.047uf  , 1600v- 0.068uf两种;电阻10兆欧(1000000ohm),大量如下图:
  特斯拉线圈的制作
