在本系统中，串口通信采用8位数据位，1位停止位，奇校验，无流控制。在实际使用中为接收数据稳定波特率设置为9600bps效果较好。在测试系统中，测量到的数据范围为10-6～101，有效数字为4位，所以在发送数据时采用每帧数据由3个字节组成，第1个字节为数据指数部分，高四位为0，低四位中的第四位表示指数符号，0表示正数，1表示负数;其余三位表示指数的数值部分。
后续两个字节为数据底数部分，采用压缩的BCD码编码方式，高位在前，低位在后，即一个字节表示两位十进制数，则两个字节表示四位十进制数。

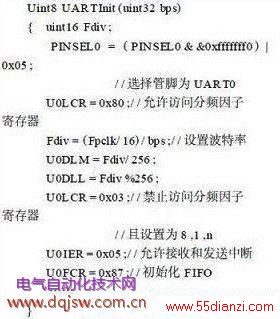

LPC2134的UART0使用中断方式进行通信，这样不会占用CPU很多时间，效率比较高。当中断服务处理子程序接收到一次中断，它仅能知道UART0产生了中断，还需要查询中断标志寄存器U0IIR，依据不同中断源类型进行不同处理。在处理完当前的中断源类型之后，不能立即退出服务，而应当继续判断U0IIR寄存器最低位是否为0。
如果为0，则表示还有尚未处理的中断，应该继续根据U0IIR[3∶0]判断中断源类型，进行处理，直到U0IIR的最低位为1，最后发送中断结束命令结束中断服务处理程序。
SD卡读写软件移植到ARM7微处理器LPC2134上的结构图如图3所示。其中硬件抽象层是读写SD卡的硬件条件配置，是与硬件相关的函数;命令层包含SD卡的相关命令以及卡与主机之间数据流的控制，这一层与实时操作系统μC/OSⅡ相关，与硬件无关;应用层是向应用程序提供卡的API函数，这一层由实时操作系统μC/OSⅡ控制。
图3 SD卡读写软件移植结构图
3.3 应用程序实现
