高速串行总线的常用测试码型

　　3.抖动透明传递功能，即码型发射器的参考输入时钟中注入抖动后，PPG12500的输出数据中也带有同类型抖动。如下图7为PPG12500搭配Centellax的时钟源TG1C1A，可以输出比特率为1-12.5Gbps、带有正弦抖动的串行数据。

　　4.可前面板控制，或者使用USB和GPIB遥控，提供了Labview驱动或者GUI来控制。

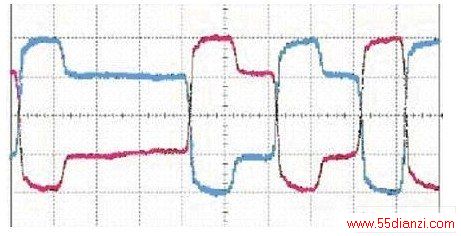

图6：PPG12500输出的带6dB去加重的码型

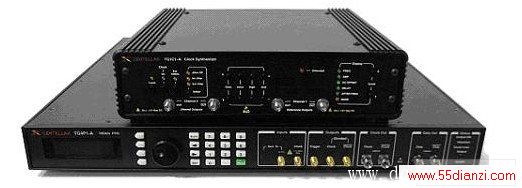

图7：Centellax的码型发射器PPG12500与时钟源TG1C1A

　　结语

　　在高速数字电路的互联设计中，伪随机码型PRBS是最常用的测试码型，Centellax的解决方案（码型发射器PPG12500加时钟源TG1C1A）提供了1-12.5G的比特率任意可调、集成去加重、可注入正弦抖动等强大功能，可以作为验证高速背板与高速电缆的驱动信号源、或者接收机抖动容限的加压信号源、以及发送端去加重程度的仿真器，是目前业界最高性价比的码型发生器。
