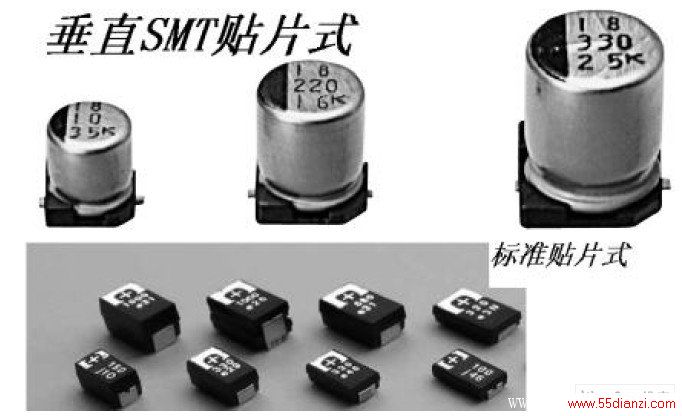

图6 带橡胶底座的电容

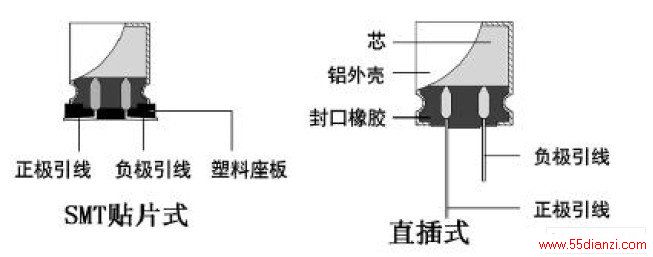

图7 我们可以通过电容下端的底座来分辨SMT 贴片式与直插式电容
液态电容一般均采取立式封装方式，但是电解电容的封装形式与电容种类并无绝对联系，所以不能仅从封装外形来判断电解电容的类型。液态和固态铝电解电容都有SMT 贴片式的产品，钽电容和铝电容都能做成贴片式颗粒状的产品。
更换电容，请慎重考虑！
了解了固态电解电容的种种优良特性后，你可能已经迫不及待地想给主板进行“大补”了吧？不过，在此我们要特别提醒：如果你有板卡焊接经验，懂得挑选电子元 器件的方法，同时又是超频DIY 的铁杆发烧友，那么为你的主板更换固态电容的确是主板进补的不二之选；但是如果你没有电子制作的经历，最好不要动自己更换 电容的念头，还是选用使用固态电容的成品主板较为稳妥。
由于更换电容将直接在主板上“动刀”，对主板安全有着很大影响，在 此之前应确保主板的“健康状况”。如果你的主板已经发生故障或处于不稳定工作状态，首先应排除其他故障隐患再更换固态电容。在发生了电容漏液、失效的情况 时，首先应该修复电路中导致电容失效的器件才能更换电容，否则并不能彻底解决问题。在更换电容前应排除：开关电路是否短路，开关管是否损坏，机箱电源输入 的电源质量是否稳定，主板是否散热不良等。在确定了的确是由于电容自身品质或者电容老化导致的漏液后，更换电容才有实际的意义。
在进行替换前，必须先确定替换电容的相关参数，否则无法保证系统实现正常功能，甚至会导致主板损坏！
直径：应确保替换品与原液态电解电容直径相同，这样才能确保电容引脚与电路板上原引脚孔一一对应。替换品尺寸过大，不但无法安装，同时会因元件过密导致散 热性能下降，影响器件性能。替换品尺寸过小，电容引脚在插入元件孔焊接时发生弯曲，无法正常焊接或虚焊，导致电路运行不稳定(图8)。
极性：电解电容均有极性，如果在焊接时接错极性，会在使用时增加漏电流而缩短寿命。因此在替换时应按照电路板上标示的极性安装电容。
确认额定性能：在选择替换固态电容时应严格依照被替换的电解电容的额定性能。如应用的环境温度应一致，包括最高温度和最低温度；不能超过额定纹波电流，否则电容内部将因ESR 上的电流过大而过度发热。
故障处理：如果不合理焊接导致电容发生短路故障，电容内部会急剧发热，当短路电流过大，电容内部的阴极物质会熔融并产生大量气体，内部压力升高，密封的橡 胶或塑料材料将发生卷曲，此时如果有气味或电解液外溢，切勿触摸。

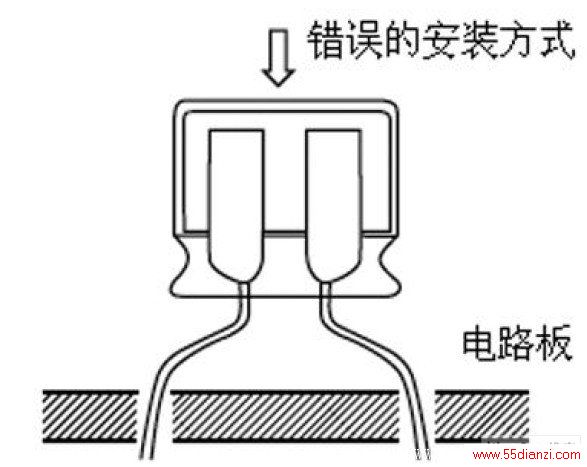

图8 错误的安装方式
如果发生气体进入眼睛或吸入口中应及时用清水冲洗。
最后需要强调的是，不能仅从电容来判断主板质量的优劣，如果厂商没有良好的设计和试验环境，最终产品没有做老化检验，元件也没有做搭配测试，即使选用的全是名牌元件，也不能确保拼凑出来的产品的性能。
