图 8-21 半桥电路原理图

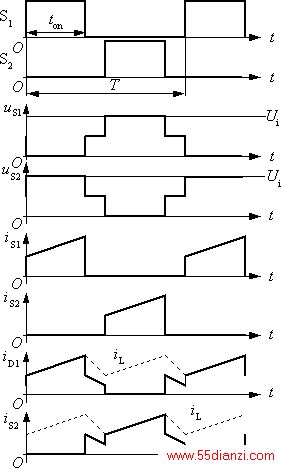

图 8-22 半桥电路的理想化波形
Ø工作过程：
² S1与S2交替导通，使变压器一次侧形成幅值为Ui/2的交流电压。改变开关的占空比，就可以改变二次侧整流电压ud的平均值，也就改变了输出电压Uo。
² S1导通时，二极管VD1处于通态，S2导通时，二极管VD2处于通态，
² 当两个开关都关断时，变压器绕组N1中的电流为零，VD1和VD2都处于通态，各分担一半的电流。
² S1或S2导通时电感L的电流逐渐上升，两个开关都关断时，电感L的电流逐渐下降。S1和S2断态时承受的峰值电压均为Ui。
Ø由于电容的隔直作用，半桥电路对由于两个开关导通时间不对称而造成的变压器一次侧电压的直流分量有自动平衡作用，因此不容易发生变压器的偏磁和直流磁饱和。
Ø输出电压：
² 当滤波电感L的电流连续时：
(8-4)
² 如果输出电感电流不连续，输出电压Uo将高于式（8-4）的计算值，并随负载减小而升高，在负载为零的极限情况下，
。
8.2.4 全桥电路
图 8-23 全桥电路原理图

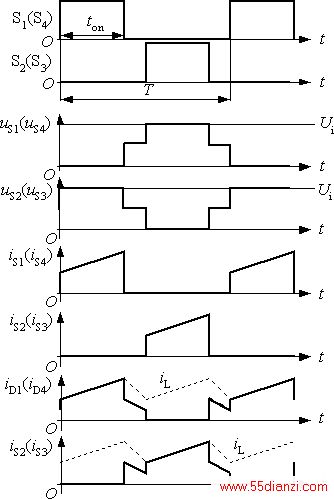

图 8-24 全桥电路的理想化波形
Ø工作过程：
² 全桥逆变电路中，互为对角的两个开关同时导通，同一侧半桥上下两开关交替导通，使变压器一次侧形成幅值为Ui的交流电压，改变占空比就可以改变输出电压。
² 当S1与S4开通后，二极管VD1和VD4处于通态，电感L的电流逐渐上升；本文关键字：暂无联系方式电子技术，电工技术 - 电子技术
