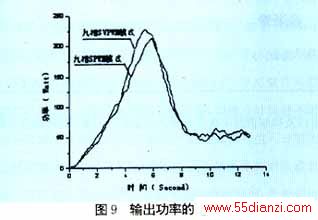

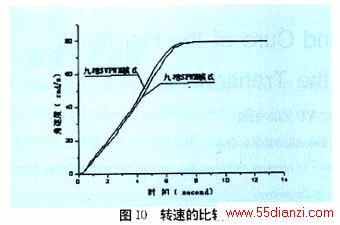

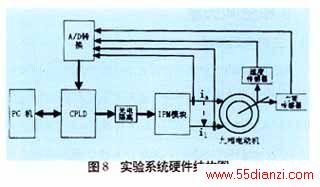

这两种PWM模式都应用了最大调制法。力矩、速度、相电压和电流的采样频率为6kHZ。图9、图10是应用这两种PWM模式的电机工作时的速度和输出功率的测量曲线。
从图中可知，运行在SVPWM模式的输出功率要大于运行在SPWM模式。在速度曲线图上可明显看出，带相同负载时，运行在SVPWM的电机能更快地达到速度稳定。

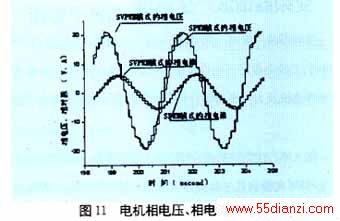

输入功率的测量及比较，如图11所示，是通过对两种PWM模式中的电机相电压和相电流的比较而得的。
在SVPWM的相电压中，九次谐波不容易辨别出来。但是，通过比较平均功率可以发现基值在增加。
5结论
极—相调制要求使用多相系统，相数与极数都可以进行调节。通过n臂逆变器实现n相电压把普通三相SVPWM扩展到多相SVPWM。可以得知，与SPWM相比，9相SVPWM的使用性能更好。但是，随着相数的增加，由SVPWM引起的直流输入电压利用率的提高将减少，并与SPWM趋于一致。
