2）开关器?的导通负荷不一致。最靠近母线的开关SA1仅在Va0=Vdc时开通。而最靠近输出端的SAm仅在Va0=0时不开通。导通负荷不平衡导致开关器件的电流等级不同。在电路中，如果按导通负荷最严重的情况设计器件的电流等级，则每相有2(m－2)个外层器件的电流等级过大，造成浪费。
3）在变流器进行有功功率传送的时候，直流侧各电容的充放电时间各不相同，从而造成电容电压不平衡，增加了系统动态控制的难度。
3.2.2 飞跨电容多电平变换器结构
图3所示为单相飞跨电容三电平变换器的拓扑结构，C1及C2为直流侧串联电容，CA及CB为钳位电容。假定每个电容的电压等级与开关器件相同，
那么一个m电平变流器在直流侧需要m－1个电容。通过比较不难看出，直流侧电容不变，用飞跨电容取代钳位二极管，工作原理与二极管钳位电路相似。这种拓扑结构虽省去了大量的二极管，但又引入了不少电容。对高压系统而言，电容体积大、成本高、封装难。不过在电压合成方面，由于电容的引进，开关状态的选择更加灵活，使电压合成的选择增多，通过在同一电平上不同开关状态的组合，可使电容电压保持均衡。由此可知，电容钳位型多电平变流器的电平合成自由度和灵活性高于二极管多电平变流器。电容钳位型多电平变流器的优点是开关方式灵活，对功率器件保护能力较强；既能控制有功功率，又能控制无功功率，但控制方法非常复杂，而且开关频率增高，开关损耗增大，效率随之降低。其主要缺点是：
1）需要大量的存储电容。如果所有电容的电压等级都与主功率器件的相同，那么一个m电平的电容钳位型多电平变流器每相桥臂需要(m－1)(m－2)/2个辅助电容，而直流侧上还需要（m－1）个电容。电平数较高时就增加了安装的难度，同时也增加了造价。
2）为了使电容的充放电保持平衡，对于中间值电平需要采用不同的开关组合，这就增加了系统控制的复杂性，器件的开关频率和开关损耗。
3）与二极管钳位型多电平变流器一样，电容钳位型多电平变流器也存在导通负荷不一致的问题。
4 以变流单元电路串联为基础的多单元变流器结构
4.1 级联型多电平拓扑结构
这是一种较为新颖的多电平变换器拓扑结构。级联型多电平变流器，采用若干个低压PWM变流单元直接级联的方式实现高压输出。由这种拓扑结构组成的电压源型变频器系由美国罗宾康公司发明并申请专利，取名为完美无谐波变频器。我国北京利德华福生产的高压变频器也是采用这种结构。该变频器结构具有对电网谐波污染小，输入功率因数高，不必采用输入谐波滤波器和功率因数补偿装置，输出波形好，不存在由谐波引起的电动机附加发热，转矩脉动，噪声，共模电压等问题，可以使用普通的异步电动机。
4.1.1 单元串联多电平变换器原理[3]
单元串联多电平变换器采用若干个独立的低压功率单元串联的方式来实现高压输出，其原理如图4（a）所示。6kV输出电压等级的变频器主电路拓扑结构如图4（b）所示。电网电压经过二次侧多重化的隔离变压器降压后给功率单元供电，功率单元为三相输入，单相输出的交—直—交PWM电压源型逆变器结构〔见图4（c）〕，将相邻功率单元的输出端串接起来，形成丫联结结构，实现变压变频的高压直接输出，供给高压电动机。每个功率单元分别由输入变压器的一组二次绕组供电，功率单元之间及变压器二次绕组之间相互绝缘。对于额定输出电压为6kV的变频器，每相由5个额定电压为690V的功率单元串联而成，输出相电压最高可达3450V，线电压可达6kV左右，每个功率单元承受全部的输出电流，但只提供1／5的相电压和1／l5的输出功率，所以，单元的电压等级和串联数量决定变领器输出电压，单元的额定电流决定变频器的输出电流。
由于不是采用传统器件串联方式来实现高压输出，而是采用整个功率单元串联，所以，不存在器件串联引起的均压问题。由于串联功率单元较多，对单元本身的可靠性要求很高。输入变压器实行多重化设计，达到降低谐波电流的目的。
4.1.2 同其他拓扑结构的比较
与采用高压器件直接串联的变频器相比，采用这种主电路拓扑结构会使器件的数量增加。但低压IGBT门极驱动功率较低，其峰值驱动功率不到5W，平均驱动功率不到1W，驱动电路非常简单。由于开关频率低，且不必采用均压电路和浪涌吸收电路，所以系统在效率方面具有较大的优势。功率单元采用目前低压变频器中广泛使用的低压IGBT功率模块，技术成熟、可靠。由于采用二极管不可控整流电路结构，所以，变频器对浪涌电压的承受能力较强。
相对于二极管钳位型和电容钳位型多电平变流器，这种结构避免了使用大量的钳位二极管或电压平衡电容。每个独立直流源与一个单相全桥变流器相连。交流侧的端电压通过串联方式叠加，形成多电平变流器的输出电压。每个单相全桥变流器可以产生一个三电平的输出电压。由m个变流器单元级联而成的多电平变流器的电平数为（2m＋1）。
单元级联多电平拓扑结构的优点是：
1）使用串联的方法可以将耐压低、开关频率也不高的功率器件直接应用到高压大功率场合；
2）基于单元串联结构，每个单元的控制逻辑都是独立的，从而解决了中点钳位逆变电路在电平数增加时，开关逻辑越来越复杂的问题；
3）各单元互相隔离，串级电路结构不存在静、动态均压问题；
4）在串级电路设计上可以使用功率单元旁路技术，这样当某个单元发生故障时，控制系统可以直接将故障单元旁路，电路仍可继续工作，只是输出电压略有下降；
5）串级电路的单元模块化为实际安装和使用提供了很大便利；
6）串级电路使用多副边绕组变压器，通过副边绕组的移相联接可以将电流谐波影响几乎减小到零，从而改善了电路的功率因数。

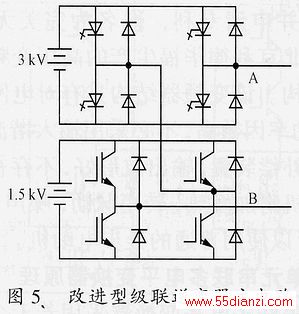

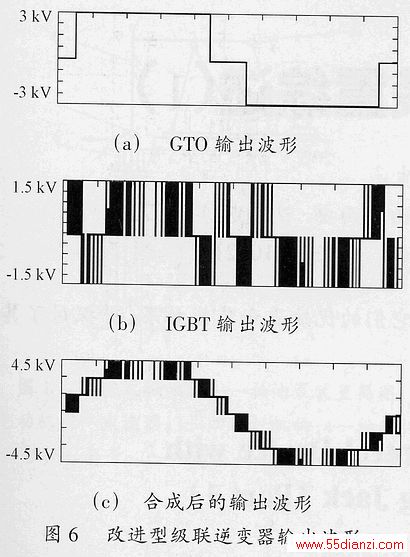

然而，串级电路结构的缺点也比较明显：
