T 触发器应用举例

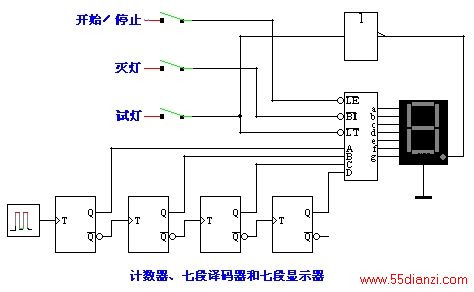

　　如下图示。四个 T' 触发器组成异步加法计数器，计数器输出端与七段译码器数据输入端相连，七段译码器输出连七段显示器。
　　七段译码器有译码电路外，还有驱动电路和控制电路，三个控制信号是：

　　开始／停止信号LE，或叫允许／禁止信号。低电平有效，当LE = 0 , 同时BI = LT = 1 时，七段显示器工作。
　　灭灯信号BI，或叫全暗信号。低电平有效，当LT = 1，BI = 0 时，a~g 输出低电平，七段显示器全暗。
　　试灯信号LT，或叫测试信号。低电平有效，当LT = 0 时，a~g 输出高电平，七段显示器全亮。

　

　　七段显示器用于显示数字和字符。它由 7 条发光二极管（a~g）和 1 个点状发光二极管 (h) 组成。是共阴极器件（阴极接地），给 a~g 高电平，相应的二极管发光。
