什么是变容二极管及其作用?

1、变容二极管的作用变容二极管是利用PN结之间电容可变的原理制成的半导体器件，在高频调谐、通信等电路中作可变电容器使用。

图4-17是变容二极管的电路图形符号。

变容二极管属于反偏压二极管，改变其PN结上的反向偏压，即可改变PN结电容量。反向偏压越高，结电容则越少，反向偏压与结电容之间的关系是非线性的。

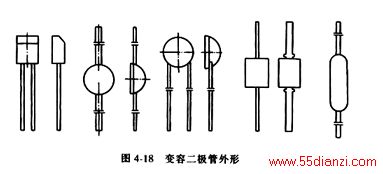

变容二极管有玻璃外壳封装（玻封）、塑料封装（塑封）、金属外壳封装（金封）和无引线表面封装等多种封装形式、如图4-18所示。通常，中小功率的变容二极管采用玻封、塑封或表面封装，而功率较大的变容二极管多采用金封。

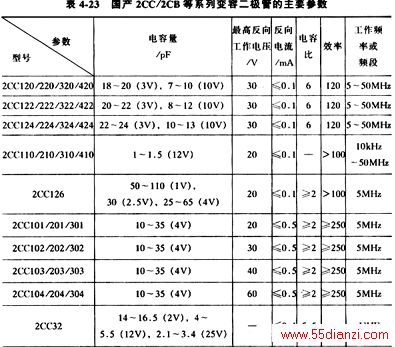

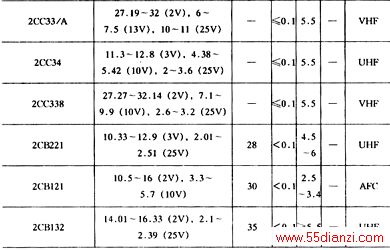

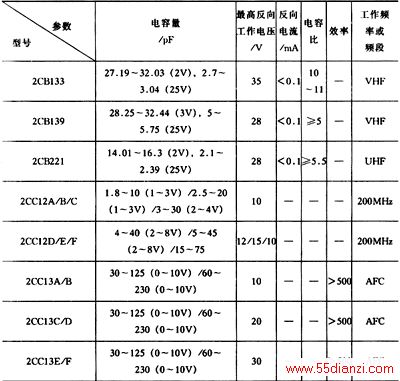

2．常用的变容二极管  常用的国产变容二极管有2CC系列和2CB系列，表4-23为其主要参数。

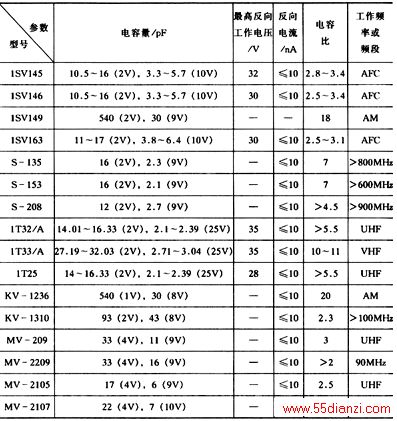

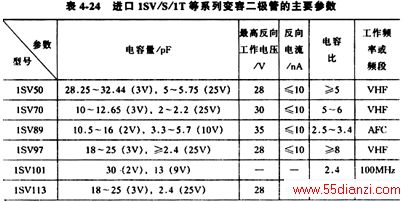

常用的进口变容二极管有S系列、MV系列、KV系列、1T系列、1SV系列等，表4-24为其主要参数。
