0
(d)
二、或门
图二为三端正或门电路，只要有一个输入端为“1”信号。输出端就为“1”信号，称为或门。图（b）是波形图，它们的逻辑表达式为：F=A+B+C
图二、正或门电路
三、非门（反相器）
图三为非门电路，它的逻辑功能是：输入为：“0”，输出为“1”，反之则反，由于ui与uo反相，所以又称反相器，其逻辑符号如图（b）所示，
图中C1为加速电容，D1为箝位二极管，D2超抗饱和作用，原理是：当BG饱和时，ud>uc（通常ub为（0.7-0.8）伏，uc为（0.1-0.3)伏），使D2导通，若D2压降为0.2伏，ub=-0.7伏，此时uc变为0.5伏，这就减轻了饱和深度，另外由于ID流入BG，就使Ic增加，Ib减小，通过Ib自动调节作用，使电路能稳定地工作。
图四为非饱和式反相器，图五为几种常用反相器，它们的技术指标列于表一中
图三、非门电路
图四、非饱和式反相器

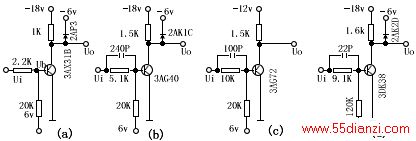

图五、几种常用的反相器
表一
几种常用反相器的技术指标
电路
(a)
(b)
(c)
(d)
信号电平
“0”（无信号）（V）
0
0
0
+6
“1”（有信号）（V）
-6
-6
-9
0
对信号源的要求（mA）
吸收3
吸收1.12
吸收0.75
发射0.8
