三相可控硅移相触发电路TC787(AP)

B相积分电容

6

Pc

全控VH/半控VL

15

Cc

C相积分电容

7

-B

-B或-B，A输出

16

Ca

A相积分电容

8

C

C或C，-B输出

17

VDD

正电源

9

-A

-A或-A，C输出

18

Va

A相同步电压输入

　

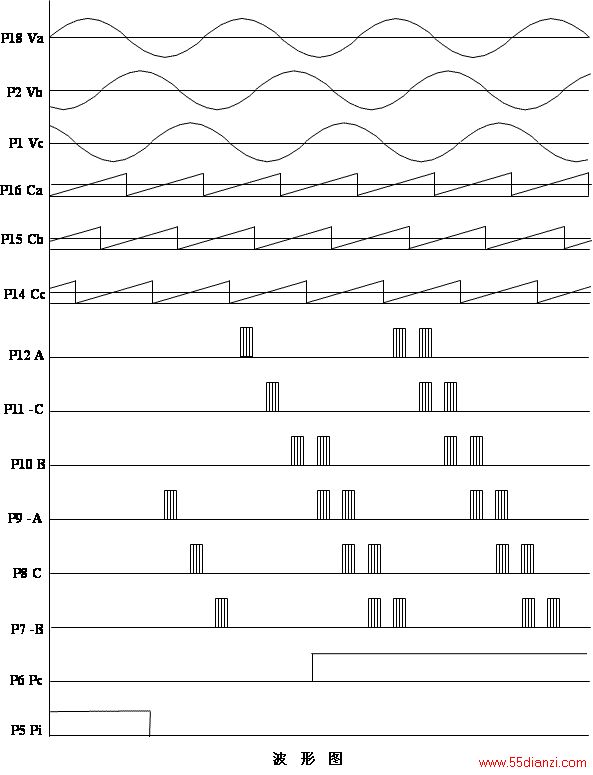

五、波形图：


六、极限值和推荐工作条件：

最大绝对额定值

推荐工作条件

V_DD

电源电压

-0.5 ～ 18

V

V_DD

电源电压

8～18

V

V_I

输入电压

-0.5 ～ VDD

V

V_a,b,c

同步输入电压vp-p

V_DD

V

Top

工作温度

III类

-55 ～ 125

°C

P_LCVr

控制端输入电压

0～VDD

V

II类

-40 ～ 85

Ptop

最大功耗

300

mw

F

同步信号频率

10～1000

Hz

Tstg

存储温度

-65 ～ 150

°C

T

最佳工作温度

-25～85

°C

　

 七、电路参数：（表）
　

参数名称

测试条件
