环境条件对器件性能的影响
PPTC器件的热传导环境可以对器件的性能产生显著的影响。通常，通过增加器件的热传导性能，其功率耗散、动作时间和保持电流方面均将有相应的增长。如果从器件发出的热量传导量下降，则会出现相反的现象。此外，器件周围热质量的改变也将改变器件的动作时间。
PPTC器件的动作时间定义为在故障电流开始出现至器件动作之间的时间。动作时间取决于故障电流和环境温度的大小。
动作事件是由于在向环境中散失热量的速率低于热量产生的速率而造成的。如果所产生的热量大于所散失的热量，器件的温度将有所增加。温度上升的速率和让器件跳闸所要求的总能量取决于故障电流和热传导环境。
在正常的运行条件下，器件所产生的热量和器件散失到环境中的热量处于平衡状态下。
I2R = U（T-TA）
其中：I 为流经器件的电流；R为器件电阻值；U为综合热传导系数；T为器件的温度；TA环境温度。
电流或环境温度或两者的上升，均将导致器件达到电阻值迅速上升的温度。电阻值的这种巨大变化将降低流经电路的电流，保留电路不被损坏。
保持电流器件能够在不限时间的情况下，保持不从低阻值状态转入高阻值状态的最高稳态电流。保持电流可以根据热传导环境进行相当精确的定义，并且会受到各方面的设计选择的影响，例如：
将器件布置在发热源的附近，例如功率场效应管（FET）、电阻器或变压器，从而导致保持电流、功率耗散和跳闸时间的减少。
增加与器件实施电气接触的线迹或引线的大小，导致热传导量的增加和较大的保持电流、较慢的动作时间和较高的功率耗散。
在将器件连接到电路板前将器件先连接到较长的对线上，增加器件的引线长度，导致热传导量的减少，并降低器件的保持电流、功率耗散和动作时间
器件复位时间

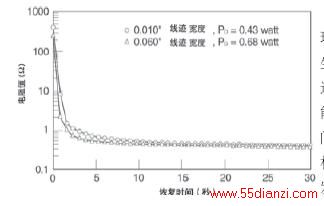

图5所示为，在动作事件发生后，电阻值恢复到稳定值可以是非常迅速的，而绝大多数的恢复均在头几秒内发生。正如与其它电气属性一样，电阻值的恢复时间将取决于器件的设计和热环境。由于阻值恢复与器件的冷却存在关系，热传导量越大，恢复的速度越快。
动作状态下的泄漏电流
在PPTC器件闭锁在其高阻值状态下时，能够流经器件的电波数量是故障电流的一个分数。这个电流值可以采用下列公式计算出来：
I = PD/VPS
其中：I为动作状态下器件的泄漏电流；PD为由PPTC器件所耗散的功率；VPS为PPTC器件两端的电压。
