S7-300系列PLC单机架硬件组态

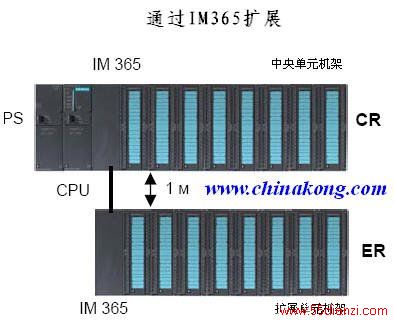

1、通过IM365扩展

只能用于一个中央机架和一个扩展机架的配置中，用于1对1配置

IM365型号：6ES7 365-0BA01-0AA0，用于使用1个扩展单元扩展S7-300；2个带有连接电缆的模块(1m)

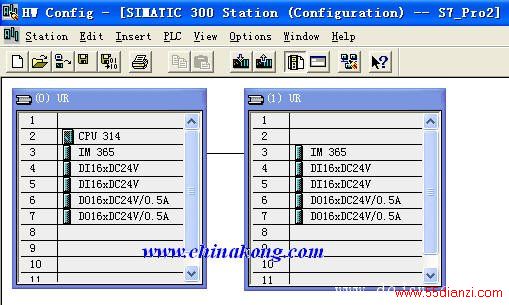

在STEP 7软件中硬件配置

注意：

1、插槽1为电源模块配置，电源模块如果不选用西门子专用电源模块，插槽1配置为空。

2、插槽2为CPU模块配置。

3、插槽3为多机架扩展接口模块配置

4、扩展模块必须从插槽4开始配置。

2、通过IM360/361扩展

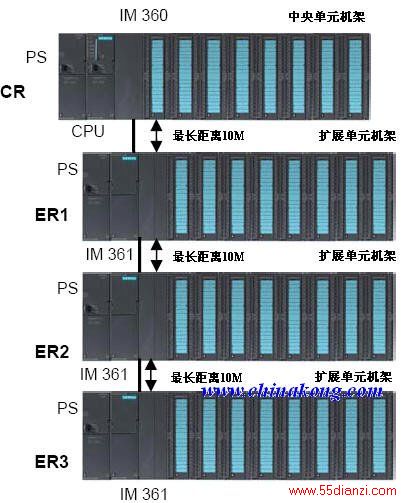

IM 360/IM 361：用于一个中央机架和最多3个扩展机架的配置中。

种类

型号

作用

IM360模块

6ES7 360-3AA01-0AA0

用于使用3个扩展单元扩展S7-300，可插入中央控制器

IM361模块

6ES7 361-3CA01-0AA0

用于使用3个扩展单元扩展S7-300，可插入扩展单元

1m连接电缆

6ES7 368-3BB01-0AA0

IM360和IM361之间或IM361和IM361之间，最长距离10m。                        2.5m连接电缆

6ES7 368-3BC51-0AA0

5m连接电缆

6ES7 368-3BF01-0AA0

10m连接电缆

6ES7 368-3CB01-0AA0
