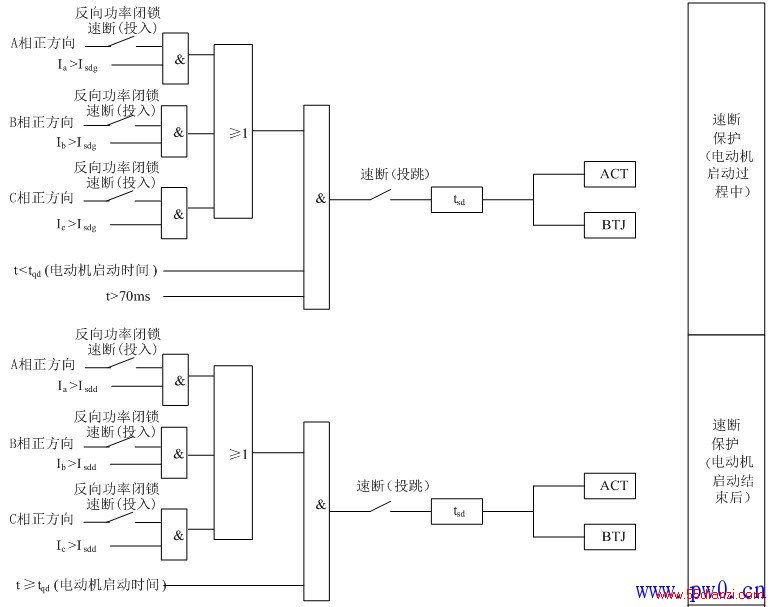

电流速断保护（反向功率闭锁）
其动作判据为：
Imax=max（Ia，Ib，Ic）
Imax＞Isdg 在电动机额定启动时间内
或Imax＞Isdd 在电动机额定启动时间后
t＞tsd
式中，Imax：A、B、C相电流（Ia，Ib，Ic）最大值（A）
Isdg：速断动作电流高值（电动机启动过程中速断电流动作值）（A）
Isdd：速断动作电流低值（电动机启动结束后速断电流动作值）（A）
tsd：整定的速断保护动作时间（s）
本保护在电动机启动时，可以避开启动开始瞬间的暂态峰值电流。
为了防止外部故障时电动机倒送大电流引起电流速断保护误动作，本保护设置了反向功率闭锁速断保护的功能。如果反向功率闭锁速断功能投入，当电流和电压同向时，开放保护；当电流和电压反向时，闭锁保护。
