基于简易电池自动恒流充电电路的设计.
点击数：7931 次 录入时间：03-04 11:38:25 整理：http://www.55dianzi.com 电工基础

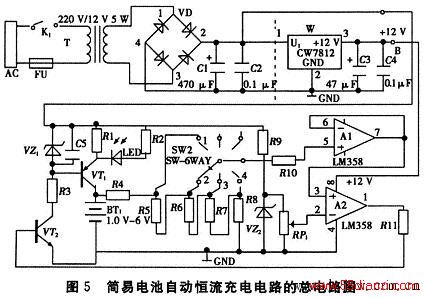

2．1 简易充电器总电路原理图简易电池自动恒流充电电路的总电路图如图5所示。它是由变压器整流电路、恒流产生电路、充电检测电路、显示电路和电源电路5部分构成。总电路图中需要注意的是各个单元电路之间的连接一定要准确，同时各部分的布局要合理。

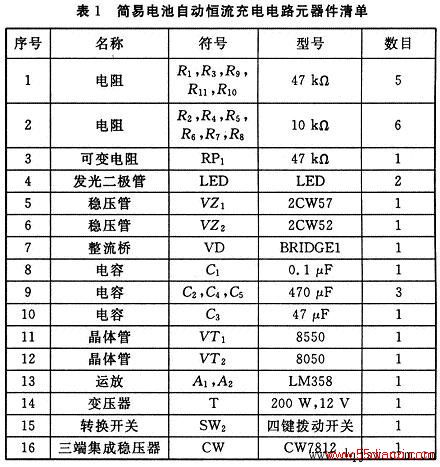

2．2 元器件清单本设计用的元件清单如表1。
3 结束语本文介绍的简易电池自动恒流充电电路具有电路简单、功能完善、调节方便等特点，适合无线电爱好者自行制作及高职学生电子实训。上一页 [1] [2]
