2、ST3PR型星/角起动控制器的工作过程装置上电后，由220V/28V电源变压器二次侧输出的AC28V，经整流滤波获得DC36V的继电器工作电源，再由简单12V稳压电路，取得12V稳压供电，作为DC4541BE的工作电源。继电器KA1得电动作，主电路交流接触器KM1先行闭合（参见下图1-2主电路）。由于可编程定时器芯片的9脚（Q输出选择端）接地，8脚（Q端）输出为低电平，晶体管Q1截止，Q2、Q3导通，继电器KA1的常闭点接通主电路KM2，主电路进入星接降压起动阶段；由RP1、C1定时元件决定的延时时间到后，CD4541BE的8脚变为高电平，晶体管Q1导通，Q2、Q3截止，继电器KA1动作，常闭接点断开，接触器KM2掉电释放。同时继电器KA3失电，其常闭接点接通主电路KM3的线圈供电回路，主电路进入角接全压运行阶段。本装置电源的通、断与主电路控制回路的得电是同步进行的，控制线路的连接较为复杂；同时，星、角切换控制，采用继电器的常闭接点进行控制，器件故障时，存在上电时可能直接进入全压起动的缺点。 XJQ-2型星/角起动器
该装置属于“改良型”星/角起动控制器，具有常开接点控制输出、控制接线简单、控制便捷、故障闭锁和指示、工作过程指示等功能。控制接线图如图1-2所示，装置仅有5个接线端子（两个电源输入端子和三个控制输出端子），在KA2、KA3接点控制回路中，只需要串入KM2、KM3的互锁触点；系统的起动和停止，利用装置面板上所设的SB1、SB2按钮操作就可以了，进一步简化了控制配线；装置具有时间锁定电路，在一定程度上避免了上电时直接进入全压起动的可能。

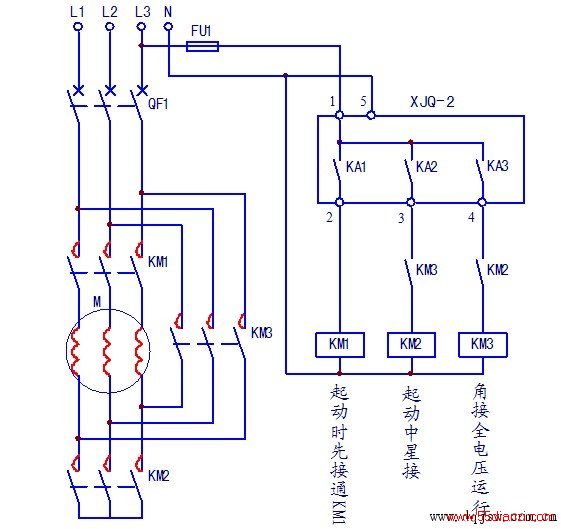

图1-2 XJQ-2型星/角起动器控制接线图 1、XJQ-2型星/角起动器电路原理简述XJQ-2型星/角起动器的整机电路，如图1-3所示。整机电路由受控工作电源电路、星接延时电路、时间锁定电路、继电器驱动电路等几部分组成。［受控工作电源——起、停控制电路］从电网经电源变压器降压引入的AC20V，整流滤波为24V非稳定直流电压，用于工作继电器KA1~KA3的线圈电源；DC24V经稳压集成电路处理为DC12V稳定电源后，进一步由起、停按键SB1、SB2、单向晶闸管等元件组成的起、停控制电路处理为11V受控电源，供1N~3N定时器、电压比较器控制电路。装置的起、停控制，是利用对11V工作电源的通、断控制来进行的。按下SB1时，单向晶闸管Q0获得触发电流而导通，随后由后续控制电路产生的工作电流产生“自维持”导通，控制电路得到11V工作电源开始工作；按下SB2时，因Q0的流通电流为0而自行关断，控制电路失去11V工作电源停止工作。

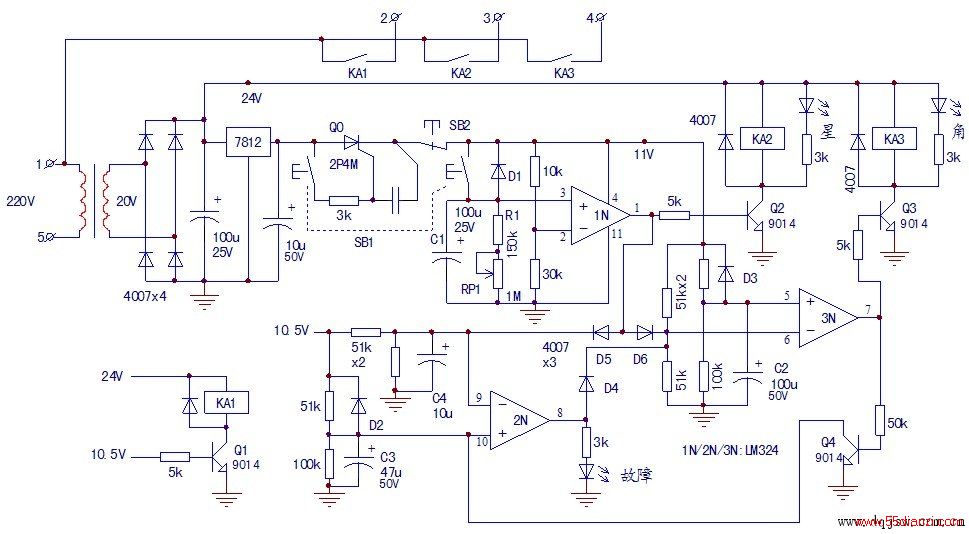

图1-3 XJQ-2型星/角起动器电路原理图［星/角切换延时控制电路］起动按钮SB1有两组双联常开触点，其中一组用于C1的充电回路。按下起动按钮SB1时，C1被快速充电两端电位上升为11V，电压比较器的同相输入端3脚和输出端1脚同时变为高电平，晶体管Q2导通，继电器KA2得电，主电路中KM2动作，电动中进入星接降压起动阶段；松开SB1按钮后，C1所储存电荷经电阻R1、电位器RP1的串联回路进行泄放，因为放电的时间常数较大，调节RP1，可实现约10~60秒的延时时间整定。C1上电压由放电作用缓慢下降，至1N的2脚分压值以下时，1N输出端变为低电平，KA1继电器失电释放，星接起动过程结束；此时钳位二极管D6反偏截止，电压比较器3N的同相输入端电压高于反相输入端电压，晶体管Q3导通，继电器KA3动作，主电路接触器KM3闭合，进入角接全压运行阶段。上一页 [1] [2] [3] 下一页
