电缆故障点的四种实用测定方法的介绍

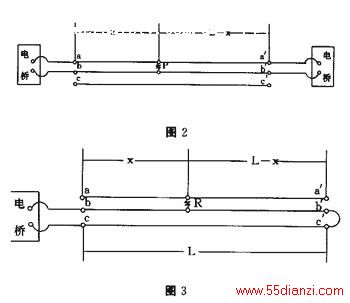

测量电路如图2所示，首先测出芯线a与b之间的电阻R1，则R1=2Rx+R，其中Rx为a相或b相至故障点的一相电阻值，R为短接点的接触电阻。再就电缆的另一端测出a′与b′芯线间的直流电阻值R2，则R2=2R(L-X)+R,式中R(L-X)为a′相或b′相芯线至故障点的一相电阻值，测完R1与R2后，再按图3所示电路将b′与c′短接，测出b、c两相芯线间的直流电阻值，则该阻值的1/2为每相芯线的电阻值，用RL表示，RL=Rx+R(L-X)，由此可得出故障点的接触电阻值：R=R1+R2-2RL，因此，故障点两侧芯线的电阻值可用下式表示：Rx=(R1-R)/2，R(L-X)=(R2-R)/2。Rx、R(L-X)、RL三个数值确定后，按比例公式即可求出故障点距电缆端头的距离X或(L-X)：X=(RX/RL)L，(L-X)=(R(L-X)/RL)L，式中L为电缆的总长度。
