数字万用表测电流图解

数字万用表测电流图解

点击数:7706 次   录入时间:03-04 11:47:46   整理:http://www.55dianzi.com   电工基础

首先万用表要有测电流的档位。然后将表笔插入左侧测电流的插孔内,然后将万用表串入要测试的线路中就可以了。如果不知道有多大电流,最好将档位调高,如不适合再降低一档,以免烧表。

  ①将红表笔插入 "μ、mA、℃"或lOA插孔,黑表笔插入"COM"插孔。
  ②将功能量程开关置于μA ̄=、mA ̄或A电流测量档。默认设置为直流电流测量,如要进行交流测量,按SE-LECT蓝色键可选择交流电流测量。
  ③测量电流时,表笔应串联在被测电路中,且红表笔应靠近电源正极一边,否则LCD显示时出现 "-"(交流电流表笔不分正负)。
  ④从LCD显示屏上读取测量结果,U优OE测出的数值为真有效值。
  测量注意事项:①测量时应使用正确的插孔、功能档和量程,如不能估计电流的大小,应从高的量程开始测试;②测试大电流时,为了安全起见,每次测量时间应小于10S,间隔时间大于l5min;③当表笔插在电流插孔上时,切勿把表笔并联至任何电路上,否则可能会烧断熔丝甚至万用表本身.

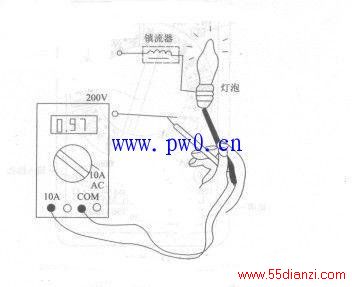

直接电流测量
  1、 关掉电路电源
  2、 断开或拆焊电路,以便将表串入电路
  3、 选择相应的交流(A~)、直流(A--)挡位
  4、 将黑表笔插入COM插口,将红表笔插入10安培插孔(10A)或300毫安插孔(300mA)。选择那个插孔,主要是依据可能的测量值。
  5、 将表笔串联接入断开的电路部分。
  6、 将电路电源打开
  7、 观察读数,并注意单位。
  注:测量直流时,如果测试探头接反,会有“—”出现。
  输入保护
  常见的错误是将测试导线放在电流插孔中,而试图测试电压。数字多用表中的小值电阻会导致电压源的短路。大电流流过数字多用表,如果多用表没有足够的保护,不仅会损坏表和电路,还回伤害操作者。如果是高压电路(480伏或更高的电压),会导致更大的危险。
  因此,数字多用表应有一个足够大容量的电流输入保护保险管。没有电流输入保险管的表不能用在高能电路(>240V ac)中。使用保险管的数字多用表,保险管应有足够大的容
  量来去除高能故障。保险管的额定电压应比你预料的最大电压大。例如,多用表中的一枚
  20A,250V的保险管不能在多用表测量480V的电路时发挥保护作用。一枚20A,600V的保险管才能在多用表测量480V的电路时发挥保护作用。
