10KV开关柜二次接线图解(2)
点击数：7538 次 录入时间：03-04 11:54:41 整理：http://www.55dianzi.com 电工基础
10kV开关柜二次原理图依照RCS-9611A原理图绘制，主要也分为电流电压回路、操作回路、开关量输入回路。分别如图8-3-2、8-3-3、8-3-4、8-3-5所示。
图 8-3-2 （点击看大图）

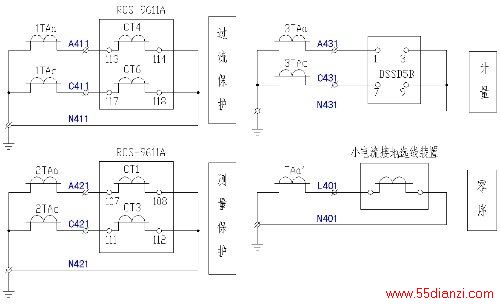

图8-3-2为电流回路，包括：保护、测量、计量、小电流接地选线，保护装置与电度表安装在开关柜上，所有接线均为开关厂接好。小电流接地选线装置安装在主控室，需要用控制电缆将零序电流L401、N400接至该装置。
图 8-3-3 （点击看大图）

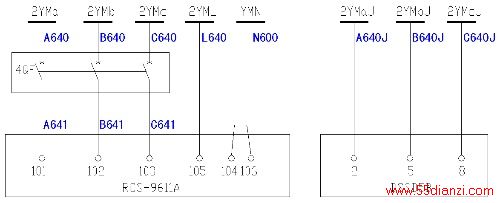

图8-3-3为电压回路，包括：保护电压（兼测量电压）、计量电压，均从柜顶小母线引下来。保护电压在进入保护装置前，必须经过一个空气开关，如图4QF。计量电压则不用。
图 8-3-4 （点击看大图）

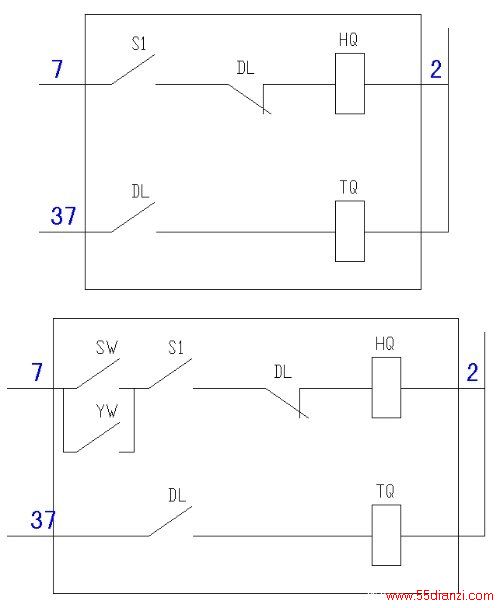

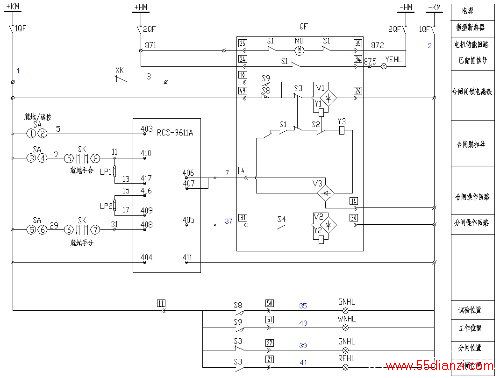

图8-3-4为操作回路，主要包括控制把手、微机操作回路与断路器机构的配合。图片有点小，请（点击看大图）。在很多简化画法中，断路器机构的合闸回路往往被画成图8-3-5中的样子：又“弹簧已储能S1常开”“断路器分闸DL常闭”“合闸线圈HQ”串联组成，或者加上“试验位置SW、运行位置YW常开并联”，以表示“断路器手车只有在试验位置和运行位置时才能合闸”。实际上，VS1断路器往往配有一个合闸闭锁电磁铁，它有一个手车行程开关（类似于一个继电器）控制，当手车处于试验位置、运行位置以外的位置时，电磁铁失电，其辅助接点断开合闸回路，这属于中置柜的电气闭锁（中置柜的电气闭锁还有许多，比如带电不能打开开关柜后门等）。
10kV中置柜具有完善的电气闭锁及机械闭锁功能，在手车处于非试验/运行位置时，机械闭锁功能会自动完成对合闸操作的闭锁，所以不需要再在合闸回路里利用SW、YW进行闭锁。（试验位置S8、运行位置S9很多时候也被标成SW、YW以便理解）
图 8-3-5 （点击看大图）
图 8-3-6 （点击看大图）

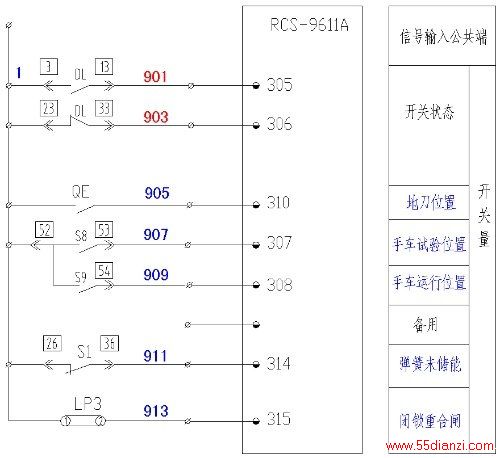

图8-3-6为开关量输入回路，对中置柜而言，最主要的信号包括：试验位置（S8常开）、运行位置（S9常开）、地刀合位（QE常开）、弹簧未储能（S1常闭）。断路器的位置可以不用接入，因为微机保护可以根据自身操作回路的HWJ、TWJ判别。
综上所述，对二次设计而言，10kV开关柜是最省事的，只需要将零序电流引出至小电流接地选线装置即可，其余的二次接线都由厂家完成。
配线图的看法，在此不再赘述，关键一点就是参照原理图，然后根据两个安装单位的编号互相对照即可。
3、XGN开关柜的二次接线
XGN开关柜为固定式开关设备，配置真空断路器（固定安装，不象中置柜那样可以利用手车拉出来），有独立的隔离开关，相当于把架空出线间隔的设备集中到一个开关柜里。
XGN开关柜没有专门的二次接线插头，所有的二次配线都是通过控制电缆完成的。除了将开关量输入回路中“试验位置、运行位置”换成“上隔离1G合位、下隔离2G合位”外，它的二次接线与中置柜是一样的。
