电容器的并联电阻值自放电试验方法及测量注意事项

当一些并联电容器被切除后，会产生一定的残压。为了安全，在10min内电容器端子间电压由√2UN(UN为额定电压)降到75V以下。为了大道这一要求，一般在电容器端子并联高阻值为放电电阻，称为并联电阻。该电阻除应满足阻值要求外，还应有足够的功率和耐电强度。
本文介绍了测量阻值的自放电试验方法，试验步骤及测量注意事项，详细介绍如下：

一、测量阻值的自放电试验方法

    测量并联电阻阻值收益按接线图如图11-4所示。当t＝0时，Cx两端电压已被充电到U1，并断开电源U，经过时间t后，Cx两端电压U1经放电电阻Rp放电到U2。U2是由U1按指数规律衰减的，即
        U2＝U1e-(t/τ)
        τ＝RpCx(因为Rx≥Rp,Rx略去)
    式中 τ——时间常数。
    将上式展开，则
        U2＝U1{1－t／(RpCx)﹢[t／(RpCx)]2／2!－…}
    当t≤RpCx时，上式简化为
        U2＝U1[1－(t／RpCx)]
    故  Rp＝U1t／[Cx(U1－U2)]
    式中 Cx——并联电容器的电容值，已测出；
         U1——t＝0时，并联电容器两端电压，已测出；
         U2——t＝t时，并联电容器两端电压，U2和t均已测出。
    这样就可以测出Rp值。

二、试验步骤
    (1)按图11-4接好线，先合S1、S2，充电，并测得U1值。

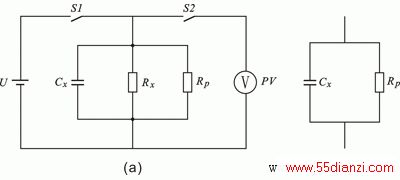

                                    图11-4 自放电法原理接线图
                         (a)原理接线图；(b)简化等值电路
U—试验电源；Cx—并联电容器电容值；Rp—试品；
Rx—并联电容器电阻；S1、S2—开关；PV—电压表

    (2)将S1、S2都断开，并开始计时。对Rp放电。
    (3)经过时间t后，合上S2，测量试品两端电压U2值。
    (4)将测量的Cx、U1、U2和t值代入公式Rp＝U1t／[Cx(U1－U2)]，即可计算出Rp值大小。

三、测量注意事项
    (1)测量时用的静电电压表，要满足准确度的要求。
    (2)S1、S2的绝缘电阻值要比Rp大100倍以上，以消除泄漏电流的影响。
    (3)时间t要计时准确。

四、判断标准
    Rp与出厂值偏差在±10%范围内为合格。
