电气设计平面图阅读方法
点击数：7696 次 录入时间：03-04 11:41:52 整理：http://www.55dianzi.com 电工基础

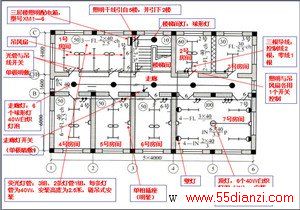

电气设计平面图主要用来表示
电源进户装置、照明
配电箱、灯具、插座、开关等
电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。
1、看建筑物概况
楼层、每层房间数目、墙体厚度、门窗位置、承重梁柱的平面结构。
2 、看各支路用电器的种类、功率及布置
图中灯具标注的—般内容有：灯具数量；灯具类型；每盏灯的灯泡数；每个灯泡的功率及灯泡的安装高度等。
3、看导线的根数和走向
各条线路导线的根数和走向，是电气平面图主要表现的内容。比较好的阅读方法是：
首先了解各用电器的控制接线方式，然后再按配线回路情况将建筑物分成若干单元，按“电源一导线一照明及其它电气设备”的顺序将回路连通。
4、看电气设备的安装位置
由定位轴线和图上标注的有关尺寸可直接确定用电设备、线路管线的安装位置，并可计算管线长度。
