电感器的识别

       电感器，简称电感，是将电能转换为磁能并存储起来的元件，在电子系统和电子设备中必不可少。其基本特性如下：通低频、阻高频；通直流、阻交流。电感在电路中主要用于耦合、滤波、缓冲、反馈、阻抗匹配、振荡、定时、移相等。

　　1 电感的分类

　　电感总体上可以分为两大类：一类是自感线圈或变压器；另一类是互感变压器。

　　1.1 电感线圈的外形及特点

　　电感线圈有小型固定电感线圈、空芯线圈、扼流圈、可变电感线圈、微调电感线圈等。

　　（1）小型固定电感线圈

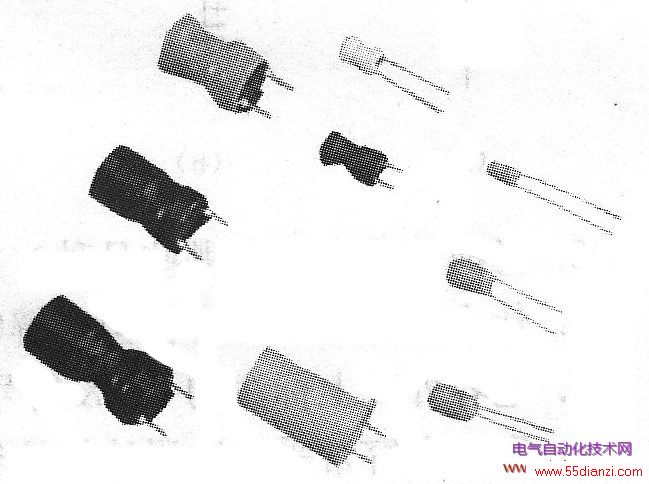

　　小型固定电感线圈是将线圈绕制在软磁铁氧体的基础上，再用环氧树脂或塑料封装制作而成。小型固定电感线圈外形结构主要有立式和卧式两种。小型固定电感线圈的电感量较小，一般为0.1～100p.H，工作频率为10kHz～⒛0MHz。其特点是体积小、质量轻、结构牢固和安装方便。各种常见小型固定电感线圈外形如图1所示。

图1 常见小型固定电感线圈外形

　　（2）空芯线圈

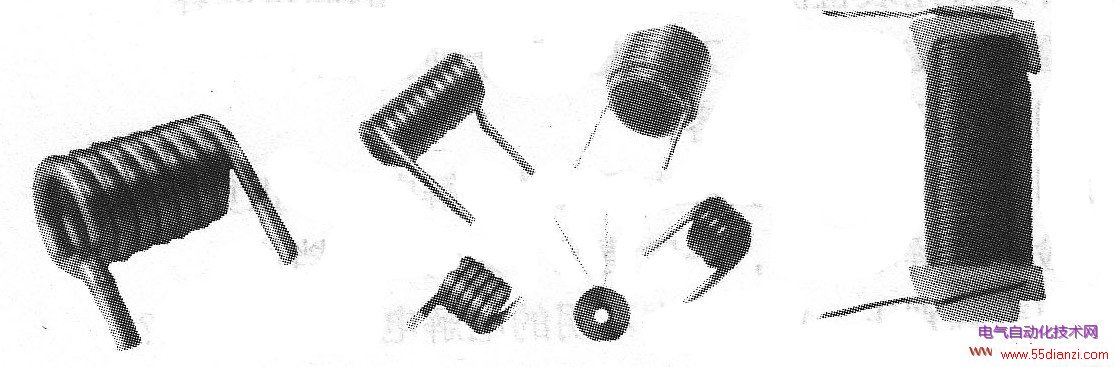

　　空芯线圈是用导线直接绕制在骨架上而制成。线圈内没有磁芯或铁芯，通常线圈绕的匝数较少，电感量小，常用在高频电路中，如电视机的高频调谐器。常见空芯线圈外形如图2所示。

图2 常见空芯线圈外形

　　（3）扼流圈

　　扼流圈常有低频扼流圈和高频扼流圈两大类。

　　（a）低频扼流圈

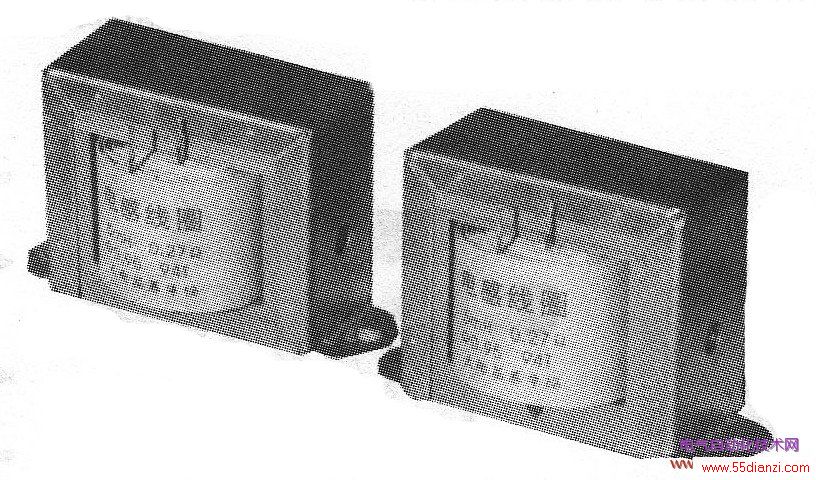

　　低频扼流圈又称滤波线圈，一般由铁芯和绕组等构成。低频扼流圈常与电容组成电源滤波电路，以滤除整流后残存的交流成分，通常使用硅钢片或铁芯为磁芯，体积和质量较大。常见的低频扼流圈外形如图3所示。

图3 常见低频扼流圈外形

　　（b）高频扼流圈

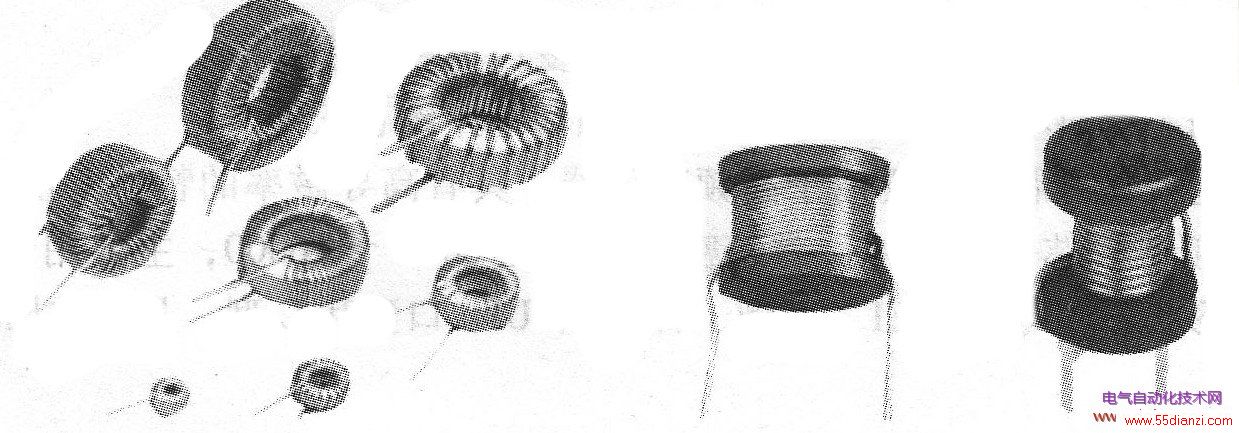

　　高频扼流圈用在高频电路中，阻碍高频信号的通过。在电路中，高频扼流圈常与电容串联组成滤波电路，起到分开高频和低频信号的作用；电感量较小，一般为2.5～10mH，通常使用铁氧体为磁芯。常见的高频扼流圈外形如图4所示。

图4 常见高频扼流圈外形

　　（4）可变电感线圈

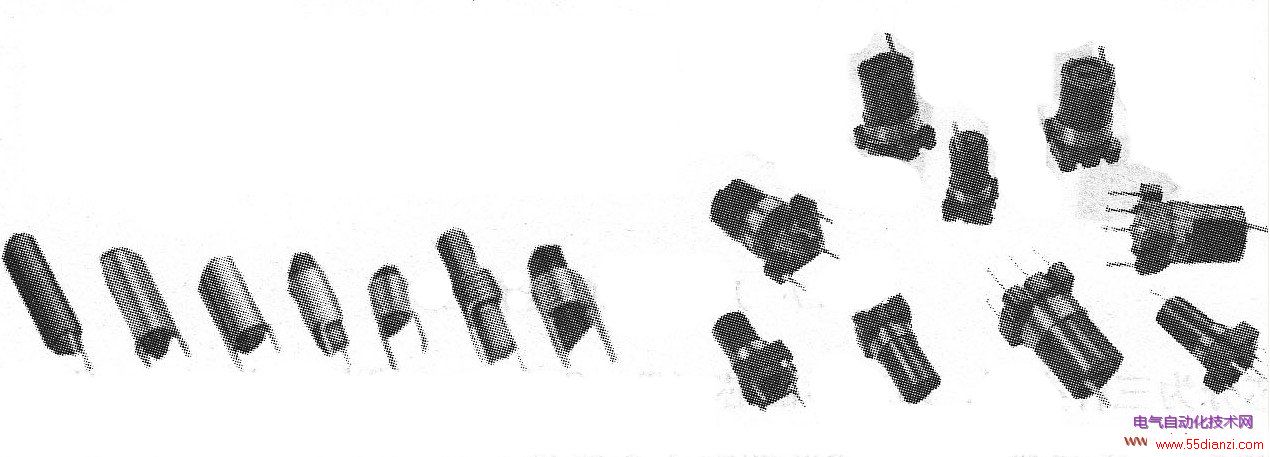

　　可变电感线圈通过调节磁芯在线圈内的位置来改变电感量。常见的可变电感线圈外形如图5所示。

图5 常见可变电感线圈外形

　　（5）印刷电感器

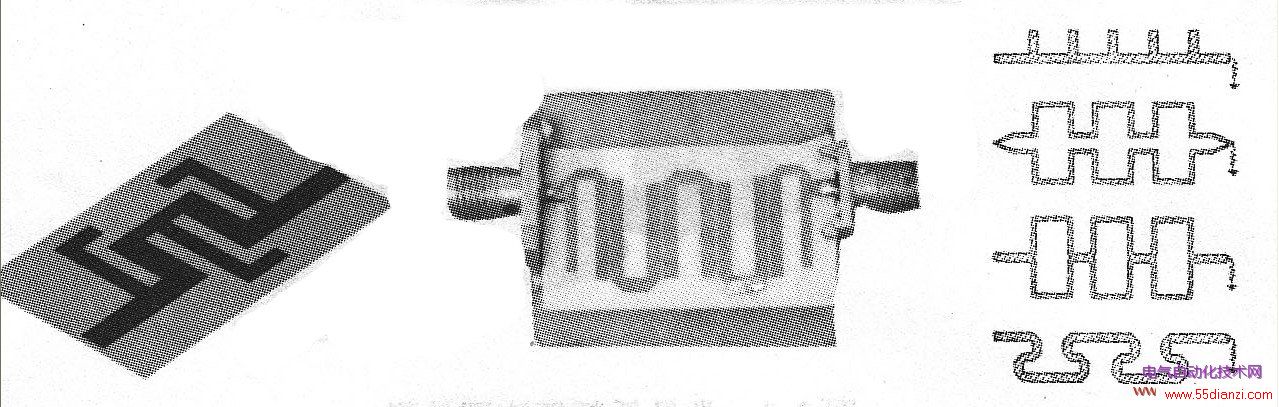

　　印刷电感器又称微带线，常用在高频电子设备中，它是由印制电路板上一段特殊形状的铜箔构成。印刷电感器一般有2个作用：一是对高频信号进行有效传输；二是与其他元件构成匹配网络，使信号输出端与负载能很好匹配。印制电路板上常见的印刷电感器外形如图6所示。

图6 印制电路板上常见的印刷电感器外形
