万用表使用方法

　　万用表测直流时

　　一、进行机械调零。

　　二、选择合适的量程档位。

　　三、使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同 。测量时，应断开被测支路 ，将万用表红、黑表笔串接在被断开的两点之间。特别应注意电流表不能并联接在被子测电路中 ，这样做是很危险的，极易使万表烧毁。

　　四、注意被测电量极性。

　　五、正确使用刻度和读数。

　　六、当选取用直流电流的2.5a挡时，万用表红表笔应插在2.5a测量插孔内 ，量程开关可以置于直流电流挡的任意量程上。

　　七、如果被子测的直流电流大于2.5a，则可将2.5a挡扩展为5a挡 。方法很简单，使用者可以在“2.5a”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ，这样该挡位就变成了5a电流挡了。接入的0.24a电阻应选取用2w以上的线绕电阻，如果功率太小会使之烧毁。

使用数字万用表判断三极管管脚(图解教程)

     现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。我倒认为数字万用表在测量三极管时更加的方便。以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
手头上有一些bc337的三极管，假设不知它是pnp管还是npn管。

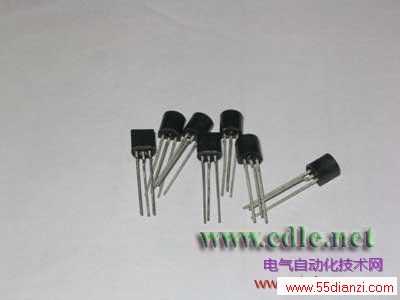

图1　三极管

     我们知道三极管的内部就像二个二极管组合而成的。其形式就像下图。中间的是基极（b极）。

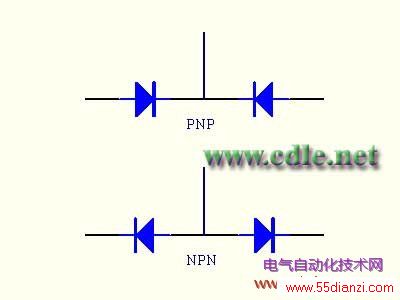

图2　三极管的内部形式

     首先我们要先找到基极并判断是pnp还是npn管。看上图可知，对于pnp管的基极是二个负极的共同点，npn管的基极是二个正极的共同点。这时我们可以用数字万用表的二极管档去测基极，看图3。对于pnp管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。对于npn表来说则是红表笔（连表内电池正极）连在基极上。从图4，图5可以得知，手头上的bc337为npn管，中间的管脚为基极。
