为什么有的过电流保护需要加装低电压闭锁装置？

过电流保护的动作电流是按避开最大负荷电流整定的。为了防止误动作，整定值还应大于允许的过负荷电流。但有时按此原则整定，其灵敏度往往难以满足要求。
为了提高该情况下灵敏度，可利用线路短路的母线电压显著下降这一特点（过负荷时母线电压降低不多），采用低电压闭锁的过电流保护装置。
例如，有时最大负荷电流会大于末端的短路电流。在这种情况下，若单纯提高动作电流整定值，就不能满足灵敏度的要求；如果加装低电压闭锁装置，就可避免因过负荷而误动作。因为过负荷时只是电流增大，而电压是基本不变的，此时虽因电流大而能启动过电流保护，但是低电压保护不动（对其进行闭锁），因此就不会使整套保护装置动作于跳闸，这种闭锁作用既能防止误动作，又能满足灵敏度的要求。

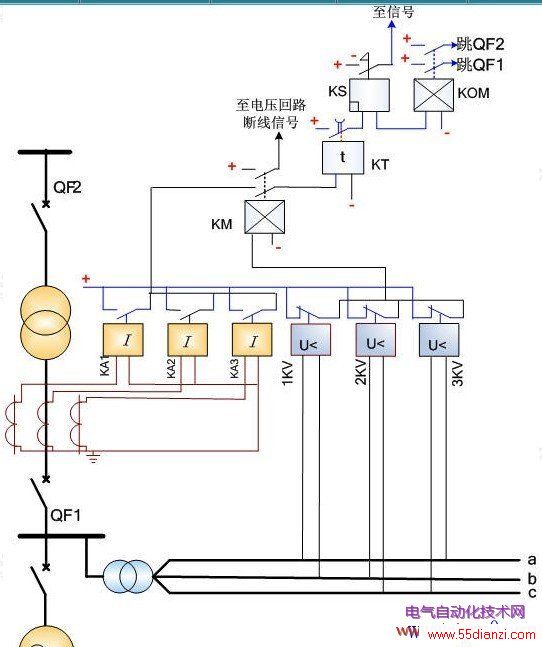

增加低电压闭锁装置的保护方式，是在过电流保护回路中接入低电压继电器的触点，当触点接通过电流保护的出口回路时，保护装置动作才能使断路器跳闸。
