直流电机的励磁方式及磁场

一、直流电机的励磁方式
     他励电机结构
    （一）他励直流电机


                                      图1.3.1 他励直流电机电路原理图
  （二）并励直流电机

                                      图1.3.2  并励直流电机电路原理图
 （三）串励直流电机

                                       图1.3.3 串励直流电机电路原理图

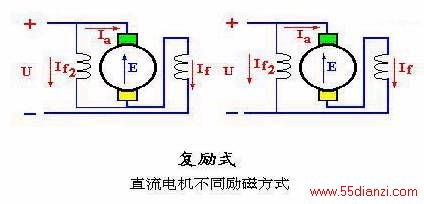

 （四）复励直流电机


                              图1.3.4 复励直流电机电路原理图
 直流发电机的主要励磁方式是他励式、并励式和复励式
 二、直流电机的空载磁场
  1.直流电机的空载
 电枢电流等于零或者很小，且可以不计其影响的一种运行状态

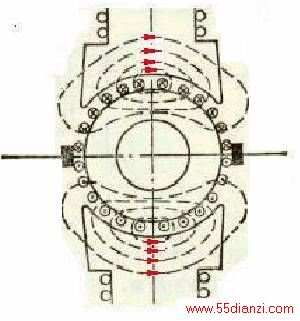

  2.直流电机的空载磁场  由励磁磁通势单独建立的磁场
     同时与励磁绕组和电枢绕组相交链
    2)漏磁通 Φ1σ         交链励磁绕组本身，不和电枢绕组相交链

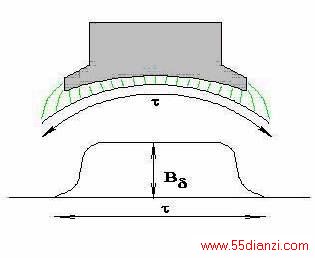

    3)空载磁密分布
    不计齿槽影响，直流电机空载时，其气隙磁场(主磁场)的磁密分布波形如图所示

                                                图1-23 直流电机空载磁密分布
   4)磁化曲线
     主磁通 Φm 与励磁磁通势 Ff0 或励磁电流 If0 的关系称为电机的磁化曲线
     表明电机磁路的特性
     电机的磁化曲线可以通过电机磁路计算去求得
     (1)主磁通所经过的磁回路
     由主磁极铁心、气隙、电枢齿、电枢铁心和磁轭等五部分组成
     因为铁磁材料的B—H曲线是非线性的，磁导率不是常数，
     使得 Φm = f (Ff0) 的关系也是非线性的
     (2)磁化曲线
     电机磁化曲线的形状和所采用的铁磁材料的 B—H 曲线相似



            图1.3.6  电机磁化曲线
  三.直流电机负载时的磁场和电枢反应
     1.负载时磁场
       电机带上负载以后， 电枢绕组内流过电流，还会形成磁通势，该磁通称为电枢磁通势。 所以，负载时电机中气隙磁场是由励磁磁通势和电枢磁通势共同建立。 由此可知，在直流电机中，从空载到负载，其气隙磁场是变化的
     2.电枢反应
       1)电枢磁通势 对励磁磁通势所产生气隙磁场的影响称为电枢反应
         为画图简单起见，元件边只画一层，认为电枢是光滑的，
         并考虑某一极性下元件中流过电流同一方向，得电枢磁场分布
