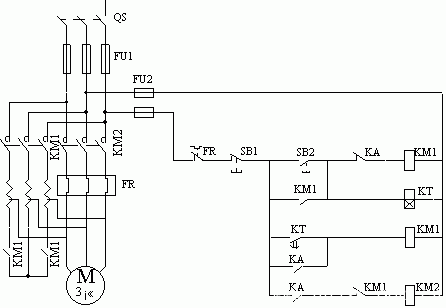

图3定子串自耦变压器降压起动控制线路
线路工作原理：
闭合开关QS。
起动 按下按钮SB2，KM1和时间继电器KT同时得电，KM1常开主触点闭合，电动机经星形连接的自耦变压器接至电源降压起动。
时间继电器KT经一定时间到达延时值，其常开延时触点闭合，中间继电器KA得电并自锁，KA的常闭触点断开，使接触器KM1线圈失电，KM1主触点断开，将自耦变压器从电网切除,KM1常开辅助触点断开，KT线圈失电，KM1常闭触点恢复闭合，在KM1失电后，使接触器KM2线圈得电，KM2的主触点闭合，将电动机直接接入电源，使之在全电压下正常运行。
停止 按下按钮SB1，KM2线圈失电，电动机停止转动。
在自耦变压器降压起动过程中，起动电流与起动转矩的比值按变比平方倍降低。在获得同样起动转矩的情况下，采用自耦变压器降压起动从电网获取的电流，比采用电阻降压起动要小得多，对电网电流冲击小，功率损耗小。所以自耦变压器被称之为起动补偿器。换句话说，若从电网取得同样大小的起动电流，采用自耦变压器降压起动会产生较大的起动转矩。这种起动方法常用于容量较大、正常运行为星形接法的电动机。其缺点是自耦变压器价格较贵，相对电阻结构复杂，体积庞大，且是按照非连续工作制设计制造的，故不允许频繁操作。
3、Y—△降压起动控制线路
（1）线路设计思想 Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。这一线路的设计思想仍是按时间原则控制起动过程。所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
（2）典型线路介绍
定子绕组接成Y—△降压起动的自动控制线路如图4所示。

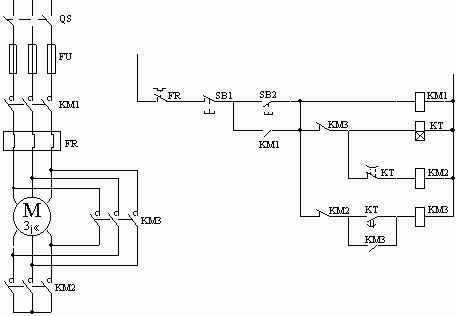

图4 Y—△降压起动控制线路
工作原理：
按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。同时，时间继电器KT及接触器KM2线圈得电。
接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。KM2的常闭辅助触点断开，保证了接触器KM3不得电。
时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。
接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。
停车
按SB1 辅助电路断电 各接触器释放` 电动机断电停车
线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。
