电动机单方向运行电路

电动机单方向运行电路在工矿企业的生产中，应用的最多的一种电动机控制电路，它能单方向控制电机启动、停止，还具有自锁、短路保护和过载保护功能。控制电路如下图所示。

电动机单方运行电路原理图

元件说明：

QF——空气断路器　　 (按电动机额定电流In(1.3～1.5)选)

FU——控制线路熔断器 (选3～5A)

KM——交流接触器　　 (按电动机额定电流In(1.3～2)选)

FR——热继电器       (按电动机额定电流In(1.1～1.5)选，定值应等于额定电流）

SB1——停止按钮      (红色)

SB2——启动按钮      (绿色)

启动过程：按下控制起动按钮SB2，接触器KM线圈得电铁芯吸合，主触点闭合使电动机得电运行,其辅助常开接点也同时闭合实现了电路的自锁，电源通过FU1→SB1的常闭→KM的常开接点→接触器的线圈→FU2，松开SB2，KM也不会断电释放。

停止时：当按下停止按钮SB1时，SB1常闭接点打开，KM线圈断电释放，主、辅接点打开，电动机断电停止运行。FR为热继电器，当电动机过载或因故障使电机电流增大，热继电器内的双金属片会温度升高使FR常闭接点打开，KM失电释放，电动机断电停止运行，从而实现过载保护。

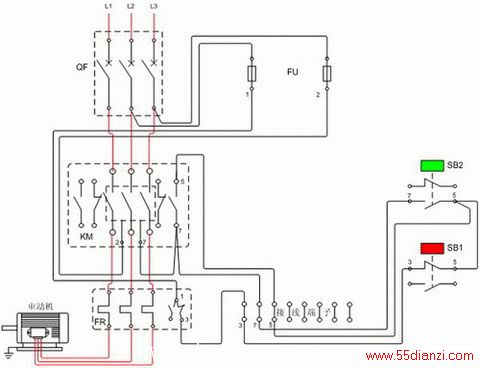

电动机单方向运行电路接线图
