三相PWM产生器HEF4752在变频调速系统中的应用

传感器模块（LEM）测三相逆变器的输出电流，电流检测信号经测量电阻转换成电压信号。过压保护信号取自主电路滤波电容器端，经电阻分压后获得。为防止高压信号进入控制电路，而采用光电隔离。一旦检测值超过给定值，保护电路发出的信号和来自单片机的控制信号一起封锁了HEF4752三相PWM脉冲输出，使GTR关断。
4系统软件设计

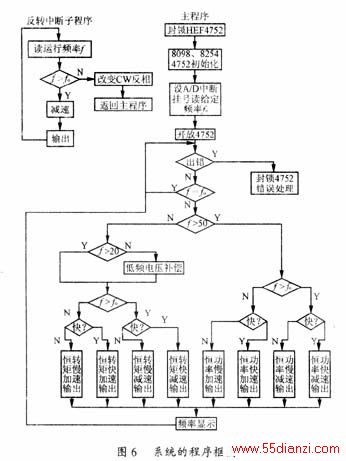

软件程序设计是整个系统控制设计的核心，它控制逆变器的输出特性，如电压、频率范围、稳定度、可靠性等，图6为系统的程序框图。

本系统的控制程序功能如下：
1）8098单片机、外围芯片及HEF4752的初始化，满足系统的通电条件，确保逆变器的安全运行。在系统通电时，需对HEF4752进行初始化，此时其输出被封锁，以建立起正确的时钟和输入条件，使逆变器的功率器件不致因HEF4752的误输出而损坏。
2）合理选用逆变器的输出控制方式。逆变器输出频率为0～60Hz，输出频率小于50Hz时，电动机运行在恒转矩特性段；输出大于50Hz时，电动机运行在恒功率特性阶段。为了补偿低频段定子绕组压降，在低频段适当地改变f_VCT值。图7为逆变器实际的电压频率运行曲线。
3）逆变器输出频率由面板的电位器给定。在初始化完成后，由软件改写中断挂号寄存器INT－PENDING，以期产生A/D完成中断，读入初始给定的频率值，随后的设定值由A/D完成中断，每隔100ms定时读入，并经中值滤波，以消除干扰的影响，用软件控制HEF4752输出的PWM脉冲。

4）根据给定的变化，控制电机平滑、快速地跟踪给定转速。系统有积分软起动功能，用户可突给频率，使输出平滑地跟随给定的变化。系统还设有快/慢启动及正/反转开关供用户选择。
5）在程序中还安排了故障及显示程序。一旦出现故障，可自动切断主电路电源、封锁PWM信号输出，判别故障类型并显示出来。
5结语
本系统采用8098单片机和三相PWM产生器HEF4752后，使系统硬件结构大为简化，元器件减少，结构紧凑，成本降低，提高了系统的稳定性，在中小型异步电机调速与不间断电源应用方面具有一定的应用价值。
