PWM交流斩控技术在交流稳压电源中的应用

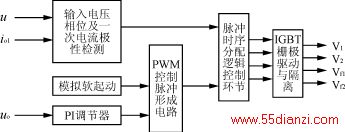

    为保证电源满足负载特性的要求及运行可靠性,本方案采用了图4所示的控制电路结构。

图4    稳压电源控制电路结构

3    补偿稳压原理及控制

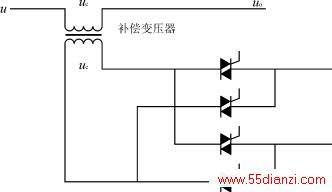

    图5示出补偿稳压电路。

图5    补偿稳压原理图

    图5中电网电压u，补偿电压u_c，输出电压u_o均为工频。当u与u_c相位差φ=0°时，u_o=u＋u_c；当φ=180°时，u_o=u－u_c。因此，当电网电压u变化时调节u_c的大小以及与u的相对极性即可保证u_o的恒定。

    u与u_c相对极性变换的控制如图6所示。其输出u_Q接双向晶闸管的过零触发电路。采样信号取自u_o经整流滤波后的输出。电位器R_p用于调节输入信号的门槛电压，其传输特性如图6（b）所示。

(a)相对极性变换控制电路

(b)传输特性

图6    u_i与u_c相对极性变换控制电路

4    结语

    PWM交流斩控技术用于交流稳压，显著地提高了交流稳压电源的技术性能，其主要特点是：

    1）可采用全固态器件，真正做到了无触点、无抽头，因而可靠性高、工作寿命长；

    2）平滑调节，输出无级差，对电网及用户无冲击，不产生低频次谐波干扰；

    3）输出精度高，实际精度可达到±0.5％，即便在正补偿与负补偿变换瞬间，输出电压波动也不超过额定电压的1％；

    4）动态响应速度快，可达ms级；

    5）负载无选择性，对感性负载、阻性负载、容性负载都适用；

    6）每相只需一台变压器，因而重量轻，自身功耗少。
