通用瞬时功率理论在三相不平衡负荷补偿中的应用

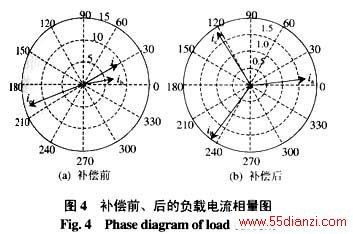

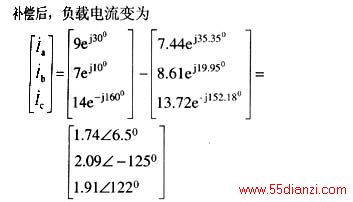

补偿前、后，以a相电压为参考相量的负载电流相量图如图4所示。

    由图4可以看出，补偿后负载电流的平衡水平得到显著改善。
6  结论
   （1）本文从通用瞬时功率理论出发，证明了可以只利用无功元件对三相不平衡负荷进行完全补偿；提出了利用相间存在耦合的电抗器网络对三相不平衡负荷进行补偿。由于约束条件的限制，该补偿方法并不总是有解的，但可以得到最优的近似解；
   （2）三相不平衡会给电力系统潮流分析、状态估计等增加困难，增加测量、分析方法的复杂性^[4~6]。本文提出的理论分析方法对三相不平衡负荷的补偿具有一定的指导意义。
